VU9C SoM fibre ultra haute vitesse FPGA Virtex UltraScale+ Xilinx AMD
Virtex UltraScale+ flagship · fiber/PCIe high-speed interconnect · FMC expansion
€7.076,78Taxes non incluses Voir les détails →
SoM industriel AMD Kintex UltraScale · 1176K logic cells · 8GB DDR4+ECC · 20×16,3Gbps GTH · PCIe Gen3 x8
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
SoM industriel AMD Kintex UltraScale · 1176K logic cells · 8GB DDR4+ECC · 20×16,3Gbps GTH · PCIe Gen3 x8

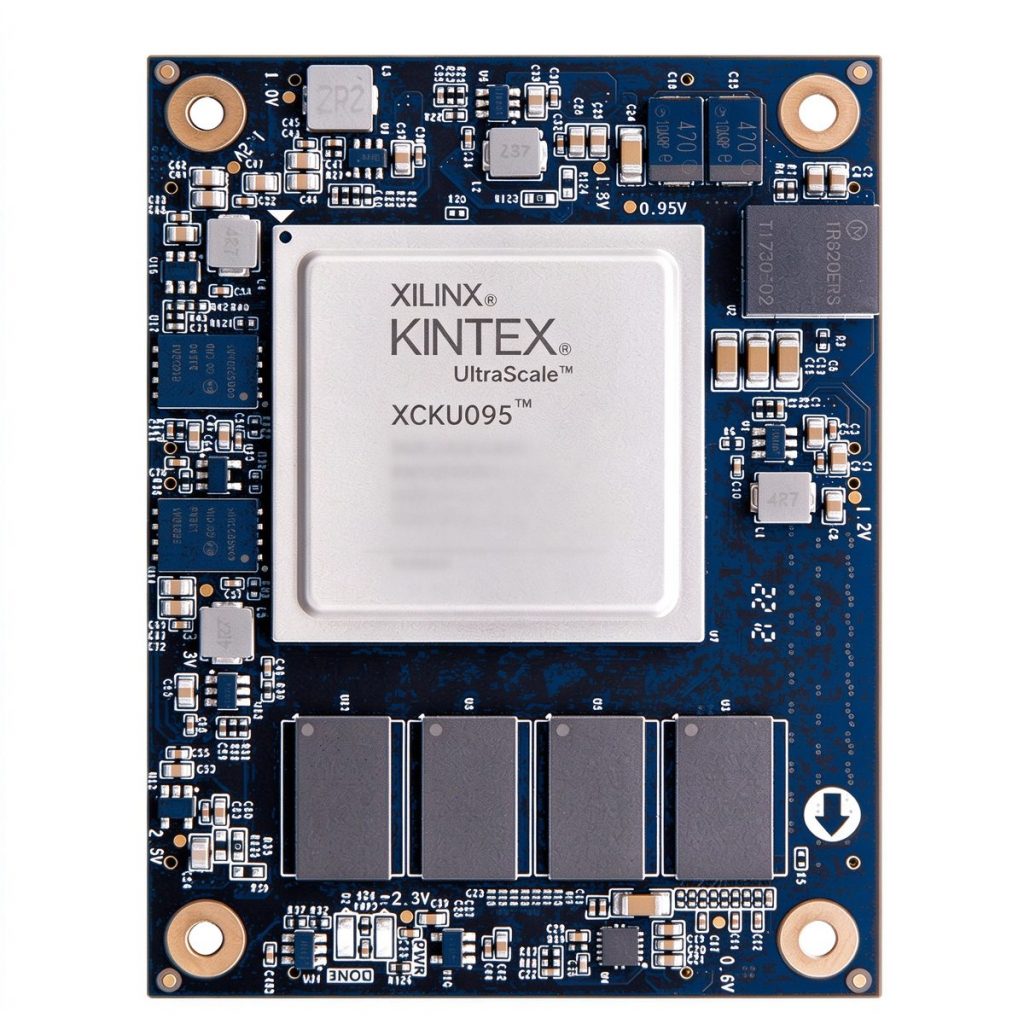

Le SoM FPGA industriel XCKU095 repose sur l’AMD Kintex UltraScale XCKU095-1FFVA1156I, conservant l’architecture séparée SoM 80×60mm + carte porteuse. S’appuyant sur 1176K logic cells, 768 DSP slices, 20 transceivers GTH 16,3Gbps et un chemin PCIe Gen3 x8, il introduit quatre améliorations clés : mémoire fiable grande capacité 8GB DDR4 + ECC, chargement configuration haute vitesse 64MB OSPI, une source d’horloge programmable et des connecteurs B2B haute vitesse nationaux avec refroidissement actif — ciblant les applications à fort calcul et haute fiabilité dans les centres de données, la 5G, le contrôle industriel, la communication optique, l’imagerie médicale et la surveillance de sécurité.
| Paramètre | Spécification |
|---|---|
| Modèle SoM | XCKU095 V1.1 |
| Modèle circuit FPGA | XCKU095-1FFVA1156I |
| Classe du circuit | Classe de vitesse -1 ; industriel ; plage de température -40°C ~ 85°C |
| Logic cells | 1176K |
| LUT | 537K |
| Bascules | 1075K |
| DSP slices | 768 |
| Block RAM | 59,1Mb |
| Tuiles de gestion d’horloge (CMT) | 16 |
| RAM distribuée max | 4800kb |
| Mémoire embarquée | 8GB DDR4 + ECC : 4×2GB données (64-bit) + 1×ECC (8-bit) |
| Stockage configuration | 64MB OSPI (chargement configuration haute vitesse 8-bit) |
| Source d’horloge | Horloge programmable (classe Si5341, compatible national) |
| Transceivers haute vitesse | 20×16,3Gbps GTH |
| PCI Express | PCIe Gen3 x8 |
| E/S | 302 E/S HP + 52 E/S HR |
| Connecteurs board-to-board | 4×120 broches + 2×80 broches B2B haute vitesse (connecteurs nationaux haute vitesse) |
| Refroidissement | Refroidissement actif : dissipateur aluminium + ventilateur (standard) |
| Alimentation | Entrée 12V/3A ; arbre d’alimentation multi-voies embarqué (0,95V/1,0V/1,2V/1,8V etc.) |
| PCB | 18 couches, plans d’alimentation et GND dédiés |
| Dimensions | 80×60×9,7mm (hors hauteur dissipateur) |
| LED | 1× LED power + 1× LED config DONE |
Le déploiement de modèles d’IA exige une combinaison équilibrée de puissance de calcul, de bande passante et d’efficacité énergétique. Grâce au parallélisme matériel, aux chemins de données reconfigurables et aux riches interfaces haute vitesse, FPGA et MPSoC offrent un calcul hétérogène à faible latence et à haute efficacité énergétique pour l’inférence CNN/YOLO, l’accélération Vitis-AI et les terminaux d’intelligence en périphérie, permettant un portage rapide des algorithmes et un déploiement des produits.
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
