Le SoM DUKU15P repose sur le FPGA industriel AMD Xilinx Kintex UltraScale+ XCKU15P-2FFVE1517I, intégrant 1 143K logic cells, 523K LUT, 1 968 DSP slices, 34,6 Mb de Block RAM et 36 Mb d'UltraRAM. Il porte 24 transceivers GTY 28,05 Gbps et 32 transceivers GTH 16,3 Gbps (56 au total), un cœur dur PCIe Gen3 x16, quatre Interlaken 150G et quatre cœurs durs Ethernet 100G. Le SoM 80×80mm utilise une conception PCB 18 couches et route l'ensemble des 88 paires E/S HD et 236 paires E/S HP via quatre connecteurs board-to-board 240 broches, associé à 8GB DDR4 ECC, un Flash QSPI 256MB double secours, une horloge programmable faible gigue (
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.

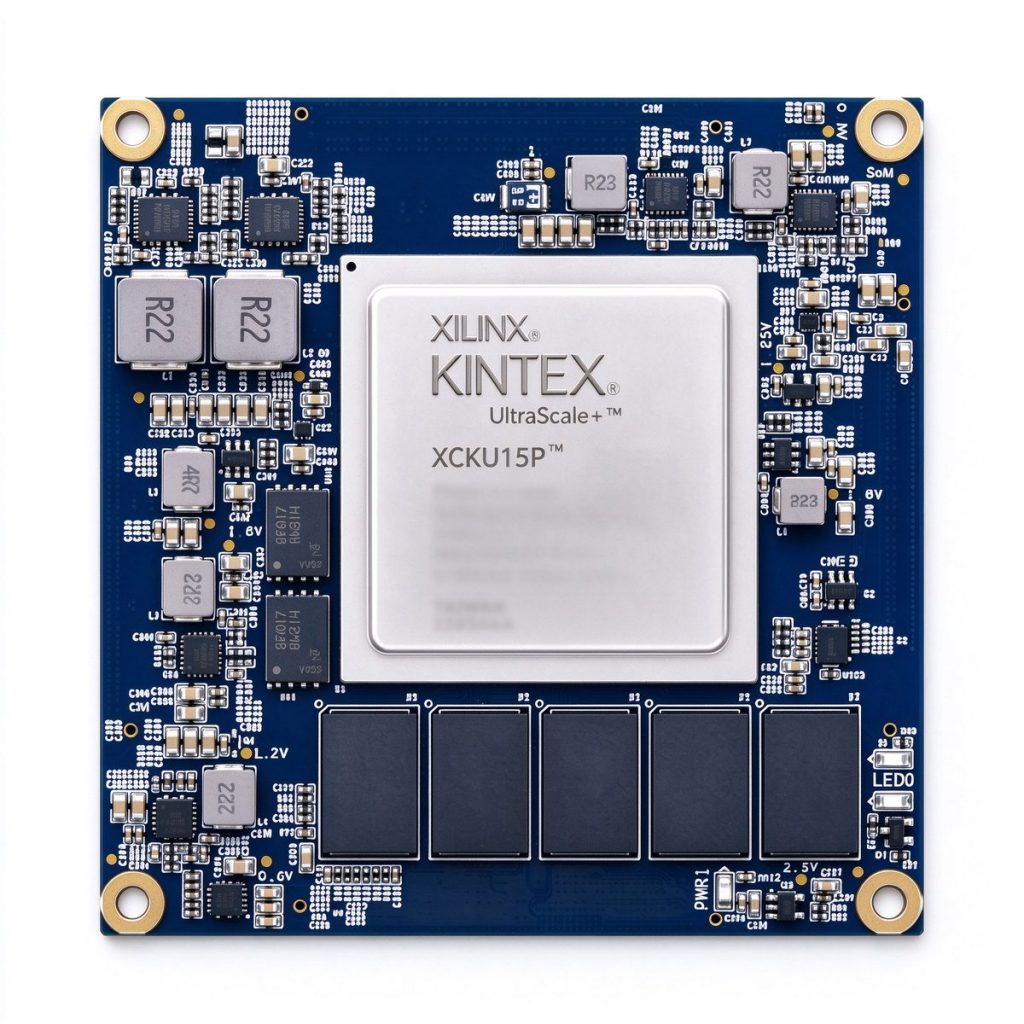

Le SoM DUKU15P repose sur le FPGA industriel AMD Xilinx Kintex UltraScale+ XCKU15P-2FFVE1517I, intégrant 1 143K logic cells, 523K LUT, 1 968 DSP slices, 34,6 Mb de Block RAM et 36 Mb d’UltraRAM. Il porte 24 transceivers GTY 28,05 Gbps et 32 transceivers GTH 16,3 Gbps (56 au total), un cœur dur PCIe Gen3 x16, quatre Interlaken 150G et quatre cœurs durs Ethernet 100G. Le SoM 80×80mm utilise une conception PCB 18 couches et route l’ensemble des 88 paires E/S HD et 236 paires E/S HP via quatre connecteurs board-to-board 240 broches, associé à 8GB DDR4 ECC, un Flash QSPI 256MB double secours, une horloge programmable faible gigue (<0,5 ps RMS) et un monitoring d'alimentation PMBus. Il peut être monté directement sur votre propre carte porteuse pour les scénarios de réseau 100G, d'acquisition de données haute vitesse, d'ATE semi-conducteurs, de traitement de signaux radar et de traitement vidéo/image. Le SoM est livré seul ; des cartes porteuses personnalisées (carte PCIe, carte FMC, carte réseau 100G) sont disponibles. La configuration finale est soumise à confirmation commerciale.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUKU15P V1.0 |
| Circuit FPGA | AMD Xilinx Kintex UltraScale+ XCKU15P-2FFVE1517I |
| Classe de vitesse / température | Classe de vitesse -2 · Industriel -40°C ~ 85°C |
| Boîtier | FFVE1517 (FCBGA 45×45mm, 1517 broches) |
| Logic cells système | 1,143K Logic Cells |
| LUT CLB / bascules | 523K LUT / 1,045K bascules |
| Block RAM / UltraRAM | 34,6 Mb Block RAM + 36 Mb UltraRAM |
| DSP slices | 1,968 (multiplicateurs 27×18) |
| Gestion d’horloge | 11 tuiles de gestion d’horloge (MMCM + PLL) |
| Transceivers GTY | 24 paires, jusqu’à 28,05 Gbps par voie |
| Transceivers GTH | 32 paires, jusqu’à 16,3 Gbps par voie |
| PCI Express | 1× IP dur PCIe Gen3 x16 (8,0 GT/s) |
| IP dur interface haute vitesse | 4 × Interlaken 150G · 4 × Ethernet 100G |
| E/S utilisateur | 88 paires E/S HD + 236 paires E/S HP |
| Mémoire embarquée | 8GB DDR4, bus données 64-bit + ECC 8-bit (×16 dispositifs) |
| Flash de configuration | 256MB QSPI (démarrage double secours A/B) |
| Source d’horloge | Horloge programmable faible gigue embarquée (<0,5 ps RMS) + 2 × oscillateurs faible gigue 156,25 MHz |
| Monitoring d’alimentation | Monitoring courant/tension PMBus TI INA226 + capteur de température embarqué LM75 |
| Connecteurs board-to-board | 4 × connecteurs haute densité 240 broches (quatre côtés) |
| Alimentation | +12V via carte porteuse ; arbre d’alimentation multi-voies embarqué (0,85V / 0,9V / 1,2V / 1,8V / 3,3V) |
| Structure PCB | 80 × 80 mm · HDI 18 couches · impédance contrôlée |
| Refroidissement | SoM nu ; dissipateur/ventilateur sur carte porteuse (optionnel selon application) |
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Le radar à réseau phasé et le radar d’imagerie imposent des exigences strictes aux plateformes de traitement du signal : acquisition parallèle multicanal, flux de données à haut débit et latence faible déterministe. Avec son architecture parallèle reconfigurable, la FPGA sert de noyau au traitement du signal radar, offrant un calcul parallèle multicanal, à haut débit et à latence faible déterministe dans la formation de faisceaux, la compression d’impulsions et la détection de cibles, tout en prenant en charge la reconfiguration des algorithmes et l’évolution de la plateforme.
Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
Nous répondons sous un jour ouvré après envoi, avec conseil en sélection, personnalisation des paramètres et approvisionnement en lots.
