DUF7045F Carte de développement FPGA hétérogène FMQL45T900 Fudan Micro
€1,133Taxes non incluses Voir les détails →

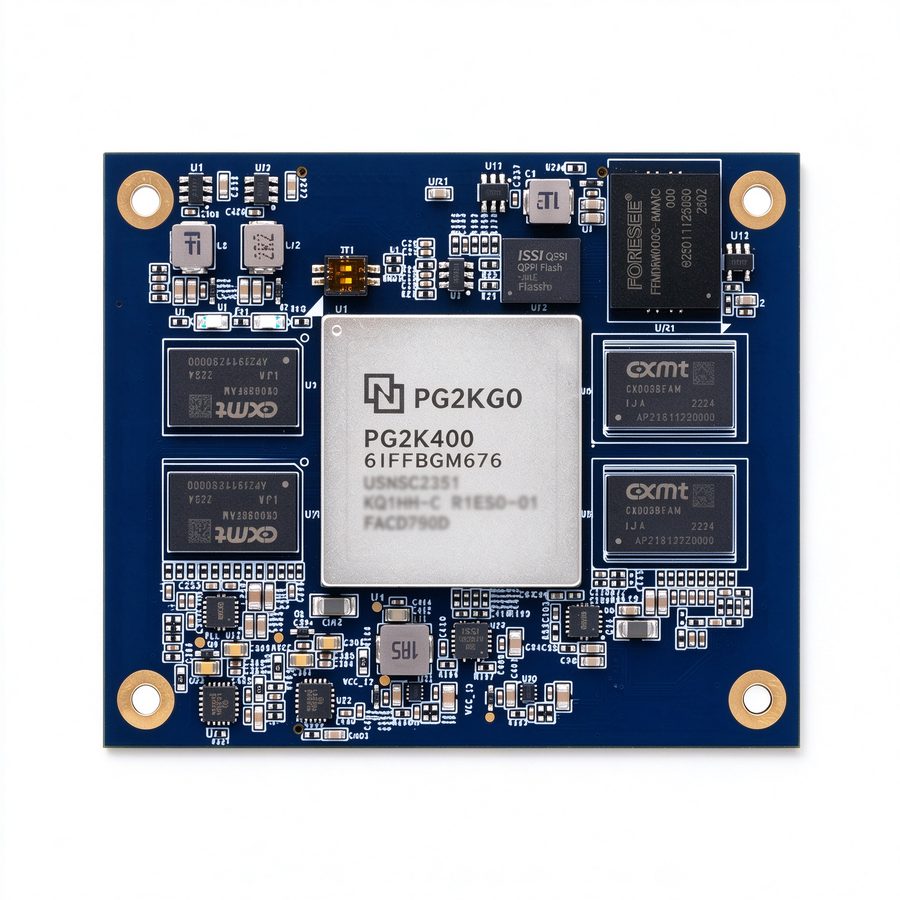

La DUPG2K400 repose sur le SoC chinois Pango Kosmo-2 série PG2K400-6IFFBGM676, intégrant un dual-core 64-bit Cortex-A53 (1GHz) avec un FPGA de 349 440 logic cells, plus 900 DSP slices, 19,4 Mb de Block RAM, 8 transceivers haute vitesse HSST 12,5 Gbps et un bloc dur PCIe Gen3 x8. Les côtés PU et PA sont tous deux équipés de 2GB DDR4, avec 8GB eMMC, 32MB OSPI et 16MB QSPI Flash embarqués. Suivant l'architecture SoM carte-cœur + carte de base, elle corrige la faiblesse des cartes génériques « interfaces haute vitesse toutes laissées au FMC » par six améliorations : port optique SFP+ 10G embarqué, double Gigabit Ethernet, slot M.2 NVMe, USB3.0, entrée + sortie HDMI, et une solution de refroidissement actif intégrée, ciblant la vision industrielle, les passerelles industrielles, l'edge AI, l'imagerie médicale et les scénarios de traitement vidéo/image. Capacité de stockage personnalisée, nombre de ports optiques, BOM entièrement national et fourniture en volume sont supportés ; la configuration finale est soumise à confirmation commerciale.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La DUPG2K400 repose sur le SoC chinois Pango Kosmo-2 série PG2K400-6IFFBGM676, intégrant un dual-core 64-bit Cortex-A53 (1GHz) avec un FPGA de 349 440 logic cells, plus 900 DSP slices, 19,4 Mb de Block RAM, 8 transceivers haute vitesse HSST 12,5 Gbps et un bloc dur PCIe Gen3 x8. Les côtés PU et PA sont tous deux équipés de 2GB DDR4, avec 8GB eMMC, 32MB OSPI et 16MB QSPI Flash embarqués. Suivant l’architecture SoM carte-cœur + carte de base, elle corrige la faiblesse des cartes génériques « interfaces haute vitesse toutes laissées au FMC » par six améliorations : port optique SFP+ 10G embarqué, double Gigabit Ethernet, slot M.2 NVMe, USB3.0, entrée + sortie HDMI, et une solution de refroidissement actif intégrée, ciblant la vision industrielle, les passerelles industrielles, l’edge AI, l’imagerie médicale et les scénarios de traitement vidéo/image. Capacité de stockage personnalisée, nombre de ports optiques, BOM entièrement national et fourniture en volume sont supportés ; la configuration finale est soumise à confirmation commerciale.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUPG2K400 V1.0 |
| Modèle circuit SoC | Pango Kosmo-2 PG2K400-6IFFBGM676 |
| Système de traitement (PU) | Dual-core 64-bit Cortex-A53, 1,0 GHz par défaut |
| Température de fonctionnement | Classe industrielle, -40℃ ~ 85℃ |
| Logique programmable (PA) | 349,440 logic cells / 218,400 LUT / 436,800 bascules |
| Mémoire sur puce | Block RAM 19,4 Mb (540 × 36 Kb) |
| DSP slices | 900 APM |
| Ressources d’horloge | GPLL × 8 + PPLL × 8 |
| Bloc dur ADC | 1 embarqué |
| Transceivers haute vitesse | 8 × HSSTHP, 12,5 Gbps par canal |
| PCI Express | Bloc dur sur puce PCIe Gen3 x8 |
| MIPI DPHY | 2 × MIPI 4 voies entrée + 1 × MIPI 4 voies sortie (2,5 Gbps/voie) |
| E/S utilisateur | PU MIO 37 ; PA HRIO 96, HPIO 16 |
| Mémoire embarquée (PU) | 2 GB DDR4 (CXMT) |
| Mémoire embarquée (PA) | 2 GB DDR4 (CXMT) |
| Flash eMMC | 8 GB (FORESEE) |
| Flash OSPI (PU) | 32 MB |
| Flash QSPI (PA) | 16 MB (ISSI) |
| Interface optique (optimisée) | Cage SFP+ 1 embarquée (HSST direct, module optique 1/10G) |
| Ethernet (optimisé) | Double Gigabit RJ45 : 1 données/montée + 1 management (les cartes génériques n’en ont que 1) |
| Expansion NVMe (optimisée) | Slot M.2 M-key embarqué, PCIe Gen3 x4, support SSD NVMe |
| USB (optimisé) | 1 × USB3.0 Type-A (5 Gbps) + 2 × USB2.0 Type-A HOST |
| Interface vidéo (optimisée) | 1 × entrée HDMI (1080P60, décodeur embarqué) + 1 × sortie HDMI (1080P60) |
| Caméra MIPI | 2 × connecteurs FPC MIPI CSI-2 15 broches (DPHY 4 voies direct) |
| Expansion FMC HPC | 1 FMC HPC : 34 paires différentielles LA + 2 paires d’horloge + paires haute vitesse |
| Bus CAN | 2 canaux CAN-FD (compatibles CAN 2.0A/B) |
| Interface affichage LVDS | 1 × FPC LVDS 40 broches (compatible écran tactile 7 pouces) |
| Interface debug | USB-UART · JTAG standard 10 broches |
| Interaction utilisateur | 7 × LED (cœur 2 + base 5) + 2 × bouton + 1 × reset |
| Alimentation (optimisée) | +12V/5A (60W, les cartes génériques sont 12V/3A 36W) |
| Structure PCB | Carte cœur 80×60mm (16 couches) · carte de base 190×120mm (12 couches) |
Le déploiement de modèles d’IA exige une combinaison équilibrée de puissance de calcul, de bande passante et d’efficacité énergétique. Grâce au parallélisme matériel, aux chemins de données reconfigurables et aux riches interfaces haute vitesse, FPGA et MPSoC offrent un calcul hétérogène à faible latence et à haute efficacité énergétique pour l’inférence CNN/YOLO, l’accélération Vitis-AI et les terminaux d’intelligence en périphérie, permettant un portage rapide des algorithmes et un déploiement des produits.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
Les équipements médicaux exigent les plus hauts niveaux de qualité d’image, de performance en temps réel et de fiabilité. La FPGA fournit des pipelines à faible latence et un matériel hautement fiable pour l’ISP des endoscopes, le traitement d’images médicales et le contrôle des dispositifs, aidant les dispositifs médicaux basés en Chine à atteindre un développement indépendant et contrôlable dans l’amélioration d’image, les protocoles d’interface et la miniaturisation des systèmes.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
