DUF7020F Carte de développement FPGA hétérogène JFMQL20S400 Fudan Micro
€850Taxes non incluses Voir les détails →
Construit sur le SoC de calcul hétérogène Fudan Micro JFMQL20S400 — un kit de développement SoM à trous de brasure avec FPGA quad-core Cortex-A7 @ 800MHz + 85K logic cells, 2GB DDR3 + 8GB eMMC + 512Mb QSPI embarqués, et une carte porteuse avec double Gigabit Ethernet, sortie HDMI, double en-tête d'expansion 40P, connecteur FPC et RS485/CAN, plus RTC et chien de garde matériel — pour le développement embarqué orienté production, les passerelles industrielles et le prototypage rapide d'edge computing.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
Construit sur le SoC de calcul hétérogène Fudan Micro JFMQL20S400 — un kit de développement SoM à trous de brasure avec FPGA quad-core Cortex-A7 @ 800MHz + 85K logic cells, 2GB DDR3 + 8GB eMMC + 512Mb QSPI embarqués, et une carte porteuse avec double Gigabit Ethernet, sortie HDMI, double en-tête d’expansion 40P, connecteur FPC et RS485/CAN, plus RTC et chien de garde matériel — pour le développement embarqué orienté production, les passerelles industrielles et le prototypage rapide d’edge computing.

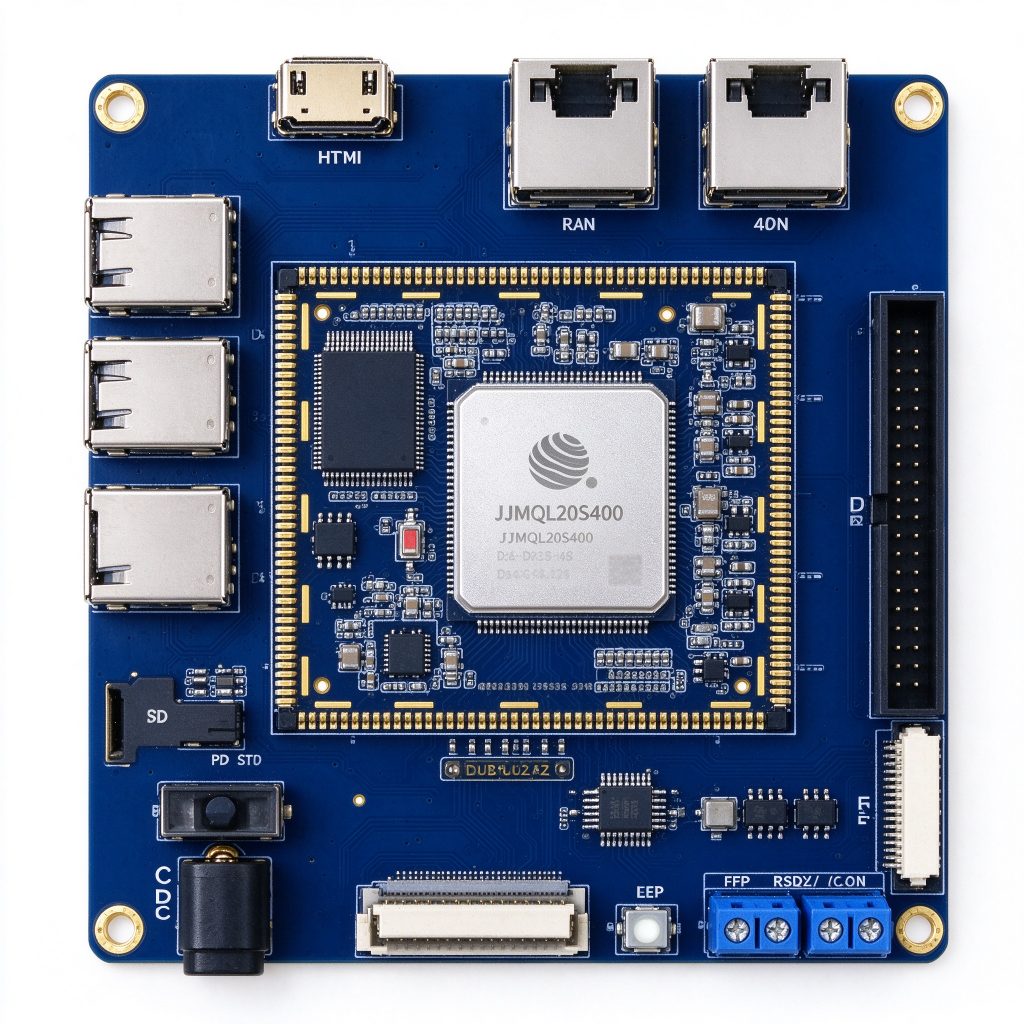

Le DUF7020S comporte un SoM à trous de brasure (crénelé) 61×61 mm sans composant au dos, pouvant être soudé directement sur la carte porteuse personnalisée du client — le choix idéal pour l’intégration produit. Le SoM intègre le SoC hétérogène Fudan Micro JFMQL20S400 (quad-core Cortex-A7 + 53,2K LUT + 220 DSP), 2GB DDR3, 8GB eMMC et 512Mb QSPI, avec toutes les E/S routées via les pastilles à trous de brasure.
La carte porteuse fournie expose le double Gigabit Ethernet (côté PS + côté PL), la sortie HDMI 1.4, le lecteur de carte SD, l’USB 2.0 Host/Device, RS485/CAN, les doubles en-têtes d’expansion 40 broches et un connecteur FPC, plus une horloge temps réel RTC et un chien de garde matériel. Il prend en charge le développement bare-metal, RTOS et Linux, aidant les clients à passer rapidement du prototypage à la production en volume — une plateforme de calcul hétérogène orientée production pour les applications industrielles à haute fiabilité et les missions critiques.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUF7020S V1.0 |
| SoC principal | Fudan Micro JFMQL20S400 (famille PSOC7000) |
| Système de traitement (PS) | Quad-core ARM Cortex-A7 @ 800MHz |
| Logique programmable (PL) | 85K logic cells · 53,200 LUT · 106,400 bascules · 220 DSP slices · 4,9Mb block RAM |
| Classe de température | Industriel -40℃ à 85℃ |
| E/S du SoM | 118 E/S PL single-ended (70 fixes 3,3V, 48 ajustables 1,8/2,5/3,3V) |
| Mémoire embarquée | 2GB DDR3 (partagée PS/PL) |
| Stockage embarqué | 8GB eMMC · 512Mb QSPI Flash · stockage config EEPROM |
| Options de démarrage | JTAG · QSPI · eMMC · carte SD (commutateur DIP sélectionnable) |
| Horloges embarquées | 1× oscillateur simple extrémité 33,333MHz (PS) + 1× oscillateur simple extrémité 50MHz (PL) + RTC |
| Boîtier SoM | Boîtier à trous de brasure 61 × 61 mm · aucun composant au dos · soudure directe sur carte cliente |
| Réseau | 2 ports Gigabit Ethernet (1× côté PS + 1× côté PL) |
| Affichage | 1 × sortie HDMI 1.4 |
| Expansion | 2 × en-têtes 40 broches 2,54mm (56 E/S single-ended au total) · 1 × connecteur FPC 40 broches (24 SE / 12 paires diff) |
| Autres E/S | carte SD · USB 2.0 Host ×1 · USB 2.0 Device ×1 · UART ×1 · RS485 ×1 · CAN ×1 · LED utilisateur ×5 · boutons ×4 · chien de garde matériel |
| Dimensions carte porteuse | 128 × 96 mm · fini ENIG |
| Alimentation | Entrée DC +5V / 1A |
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
