DUF7045F Carte de développement FPGA hétérogène FMQL45T900 Fudan Micro
€1,133Taxes non incluses Voir les détails →

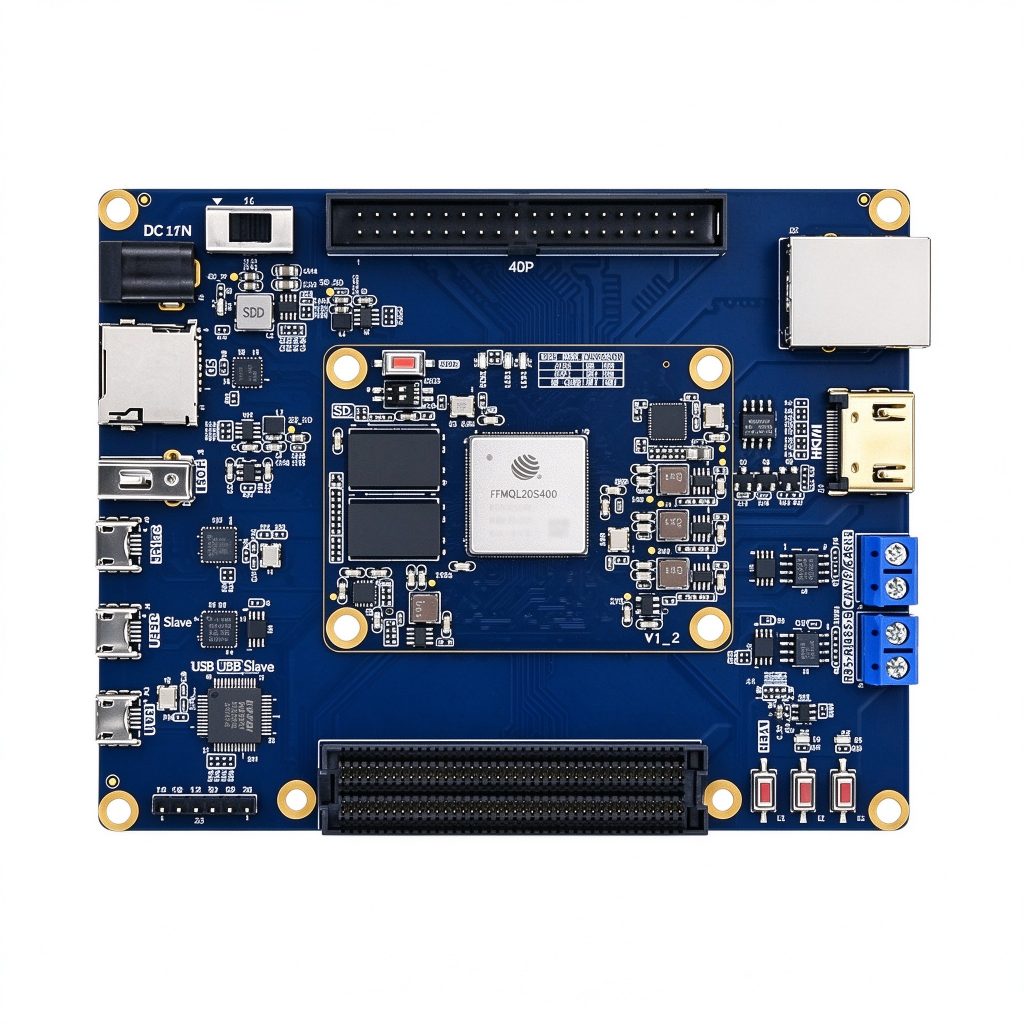

La carte de développement DUF7020F repose sur le SoC de calcul hétérogène industriel Fudan Micro JFMQL20S400 (famille PSOC7000), intégrant un système de traitement quad-core ARM Cortex-A7 (PS, 800MHz) et une logique programmable (PL : 85K logic cells, 53 200 LUT, 220 DSP slices, 4,9Mb block RAM), avec 2GB DDR3 et 8GB eMMC de stockage de masse embarqués.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La carte de développement DUF7020F repose sur le SoC de calcul hétérogène industriel Fudan Micro JFMQL20S400 (famille PSOC7000), intégrant un système de traitement quad-core ARM Cortex-A7 (PS, 800MHz) et une logique programmable (PL : 85K logic cells, 53 200 LUT, 220 DSP slices, 4,9Mb block RAM), avec 2GB DDR3 et 8GB eMMC de stockage de masse embarqués.
La carte porte expose un connecteur d’expansion FMC-LPC (72 E/S), un double Ethernet (Gigabit côté PS + Fast Ethernet côté PL), une sortie vidéo HDMI 1.4, un lecteur de carte SD, l’USB 2.0 Host/Device, les bus industriels RS485/CAN, plus une horloge temps réel RTC embarquée et un chien de garde matériel. Elle prend en charge le développement bare-metal, RTOS et Linux, et constitue une plateforme idéale pour les passerelles de contrôle industriel, l’enseignement et la recherche, ainsi que la substitution nationale économique — adaptée aux applications industrielles à haute fiabilité et aux missions critiques.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUF7020F V1.0 |
| SoC principal | Fudan Micro JFMQL20S400 (famille PSOC7000) |
| Système de traitement (PS) | Quad-core ARM Cortex-A7 @ 800MHz |
| Logique programmable (PL) | 85K logic cells · 53,200 LUT · 106,400 bascules · 220 DSP slices · 4,9Mb block RAM |
| Classe de température | Industriel -40℃ à 85℃ |
| E/S utilisateur | 30 MIO (PS) · 116 E/S single-ended (PL), 1,8V / 2,5V / 3,3V ajustable |
| Mémoire embarquée | 2GB DDR3 (partagée PS/PL) |
| Stockage embarqué | 8GB eMMC · 512Mb QSPI Flash |
| Options de démarrage | JTAG · QSPI · eMMC · carte SD (commutateur DIP sélectionnable) |
| Horloges embarquées | 1× oscillateur simple extrémité 33,333MHz (PS) + 1× oscillateur simple extrémité 50MHz (PL) + RTC |
| Connecteur FMC | 1 × FMC LPC (72 E/S) |
| Réseau | 2 ports Ethernet (1× PS Gigabit + 1× PL Fast Ethernet) |
| Affichage | 1 × sortie HDMI 1.4 |
| Autres E/S | carte SD · USB 2.0 Host ×1 · USB 2.0 Device ×1 · UART ×1 · RS485 ×1 · CAN ×1 · en-tête expansion 40 broches · LED utilisateur ×4 · boutons ×4 · chien de garde matériel |
| Dimensions SoM | 60 × 45 mm · toutes les E/S via connecteurs board-to-board |
| Dimensions carte porteuse | 120 × 95 mm · fini ENIG |
| Alimentation | Entrée DC +12V / 1A |
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
