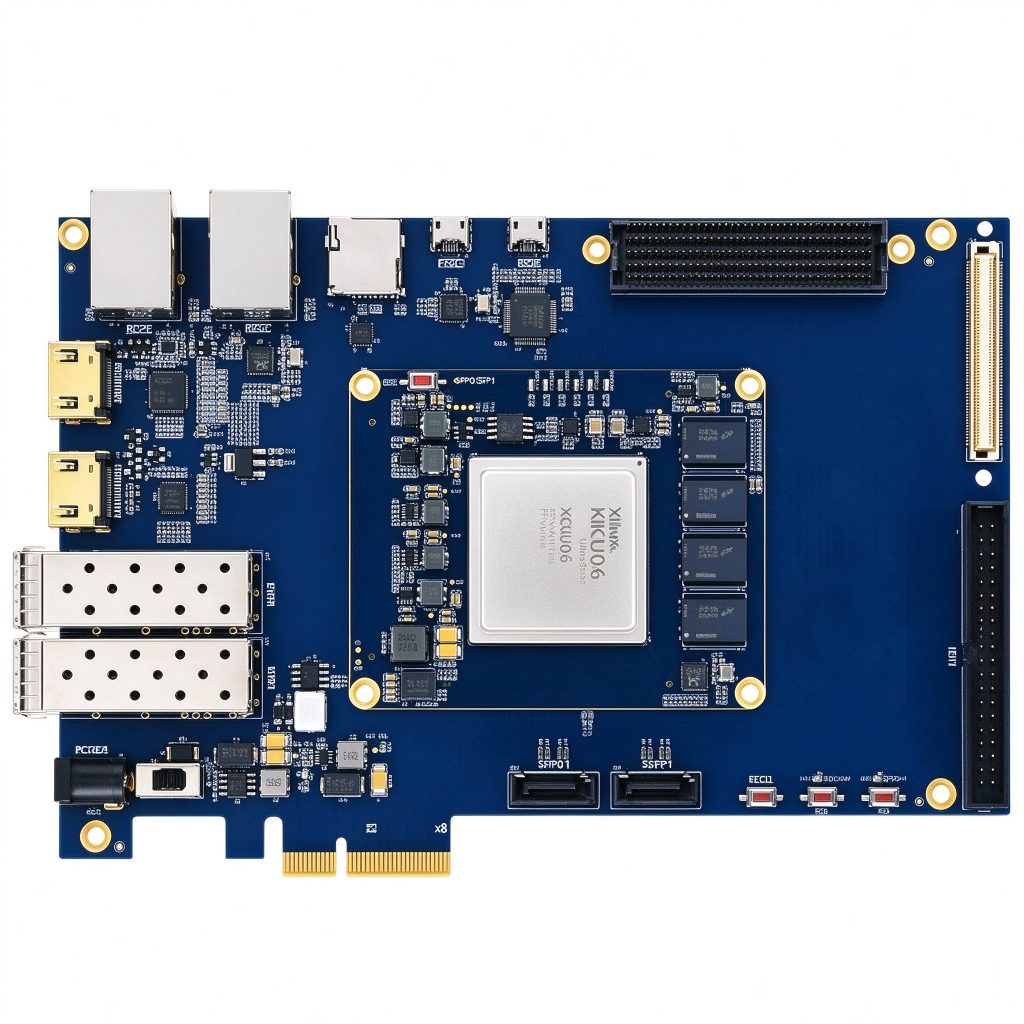

La DUKU060 est construite autour du FPGA industriel Xilinx Kintex UltraScale XCKU060-2FFVA1156I, intégrant 726K logic cells, 331 680 LUT, 663 360 bascules, 2 760 DSP slices et 38 Mb de Block RAM, avec 20 paires de transceivers GTH (jusqu'à 16,3 Gbps par voie). Le module cœur 83,8×64,8 mm expose toutes les E/S via des connecteurs board-to-board 168P, intégrant 8GB DDR4 (64-bit), 512Mb QSPI et 16GB eMMC. La carte porte expose 1×FMC HPC (8 paires GTH, 168 E/S) + 1×FMC LPC (1 paire GTH, 72 E/S), PCIe 3.0 x8, 2 cages SFP+, double Gigabit Ethernet, entrée/sortie HDMI 4K/60, lecteur de carte SD et double SATA, avec des horloges différentielles 200MHz + 125MHz. Entièrement compatible avec la suite de conception Vivado, elle est prête pour le traitement vidéo 4K, la vision industrielle, l'acquisition de données haute vitesse, la radio définie par logiciel et le prototypage en communication haute vitesse.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La DUKU060 est construite autour du FPGA industriel Xilinx Kintex UltraScale XCKU060-2FFVA1156I, intégrant 726K logic cells, 331 680 LUT, 663 360 bascules, 2 760 DSP slices et 38 Mb de Block RAM, avec 20 paires de transceivers GTH (jusqu’à 16,3 Gbps par voie). Le module cœur 83,8×64,8 mm expose toutes les E/S via des connecteurs board-to-board 168P, intégrant 8GB DDR4 (64-bit), 512Mb QSPI et 16GB eMMC. La carte porte expose 1×FMC HPC (8 paires GTH, 168 E/S) + 1×FMC LPC (1 paire GTH, 72 E/S), PCIe 3.0 x8, 2 cages SFP+, double Gigabit Ethernet, entrée/sortie HDMI 4K/60, lecteur de carte SD et double SATA, avec des horloges différentielles 200MHz + 125MHz. Entièrement compatible avec la suite de conception Vivado, elle est prête pour le traitement vidéo 4K, la vision industrielle, l’acquisition de données haute vitesse, la radio définie par logiciel et le prototypage en communication haute vitesse.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUKU060 V1.0 |
| Circuit FPGA | Xilinx Kintex UltraScale XCKU060-2FFVA1156I |
| Classe de vitesse / température | Classe de vitesse -2 · Industriel -40°C ~ 85°C |
| Logic cells / LUT | 726K Logic Cells · 331,680 LUT |
| Bascule / DSP / BRAM | 663,360 bascules · 2760 DSP slices · 38 Mb Block RAM |
| Transceivers GTH | 20 paires TX/RX, jusqu’à 16,3 Gbps par voie |
| PCI Express | 1× bloc dur PCIe Gen3 x8 (8,0 GT/s) |
| E/S utilisateur | 296 single-ended / 148 paires différentielles (HR 1,8/2,5/3,3V, HP 1,2/1,8V sélectionnable) |
| Mémoire embarquée | 8GB DDR4 (64-bit, jusqu’à 2400 Mbps) |
| Stockage embarqué | 16GB eMMC · 512Mb QSPI Flash (2×256Mb) · carte SD |
| Modes de démarrage | JTAG · QSPI · eMMC · carte SD (commutateur DIP sélectionnable) |
| Horloges embarquées | 1× oscillateur différentiel 200MHz (FPGA) + 1× oscillateur différentiel 125MHz (horloge de référence GTH) |
| Interfaces FMC | 1 × FMC HPC (8 GTH, 168 E/S) + 1 × FMC LPC (1 GTH, 72 E/S) |
| Interfaces optiques | 2 × cages SFP+ |
| Interfaces vidéo | 1 × entrée HDMI + 1 × sortie HDMI (4K/60fps) |
| Autres interfaces | 2 × Gigabit Ethernet · 2 × SATA · UART · USB-JTAG · 4 LED utilisateur · 4 boutons poussoirs · expansion 120P · expansion 40P |
| Dimensions module cœur | 83,8 × 64,8 mm · connecteur board-to-board 168P |
| Alimentation | Entrée DC +12V / 3A |
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
