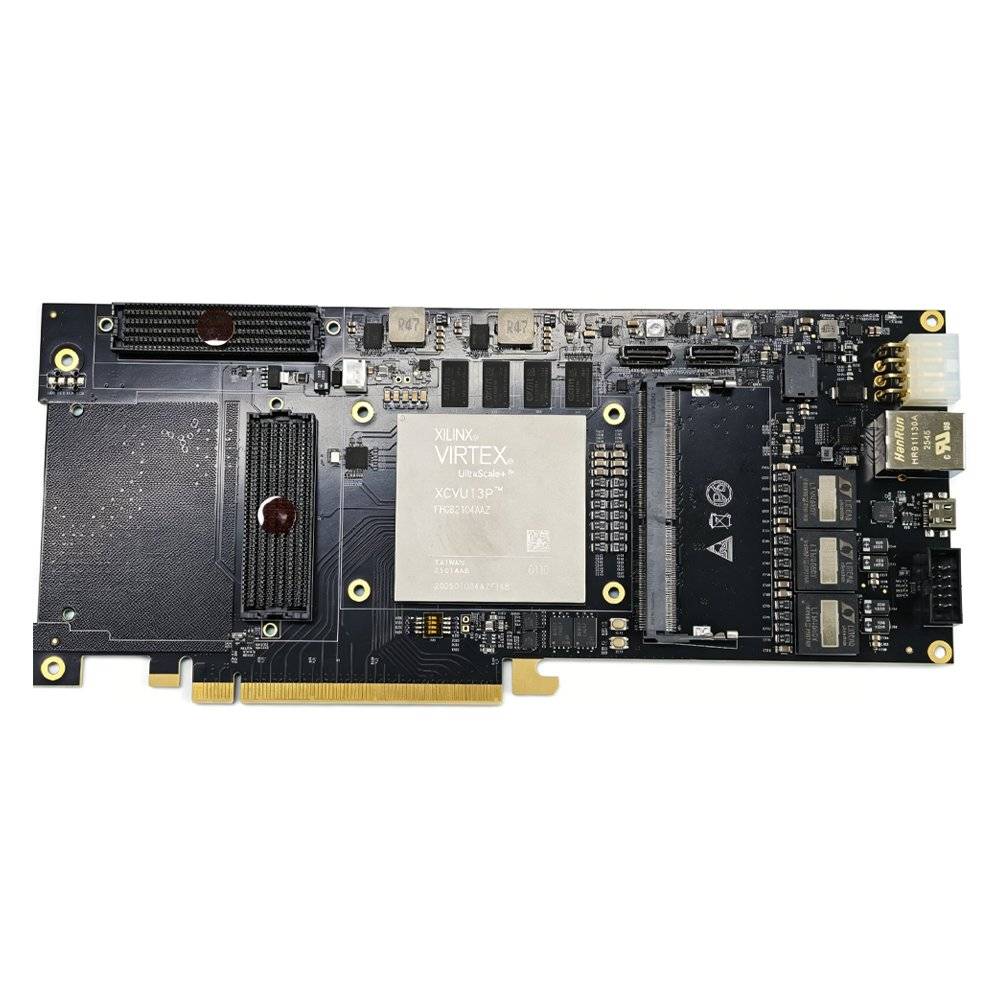

La carte de développement PCIe très haut de gamme VU13P (XCVU13P) repose sur le FPGA industriel AMD Xilinx Virtex UltraScale+ XCVU13P-2FHGB2104I, fonctionnant de manière stable de -40°C à 85°C. Avec d'importantes ressources logicielles, de nombreuses unités DSP, une grande capacité de stockage sur puce et de multiples interfaces d'interconnexion haute vitesse, elle cible les applications à fort calcul, haute bande passante et haut temps réel telles que la vision industrielle haute performance, le traitement de signaux haute vitesse, le traitement transactionnel à faible latence et le prototypage ASIC — une plateforme matérielle fleuron pour le développement FPGA haute performance et le déploiement d'algorithmes.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La carte de développement PCIe très haut de gamme VU13P (XCVU13P) repose sur le FPGA industriel AMD Xilinx Virtex UltraScale+ XCVU13P-2FHGB2104I, fonctionnant de manière stable de -40°C à 85°C. Avec d’importantes ressources logicielles, de nombreuses unités DSP, une grande capacité de stockage sur puce et de multiples interfaces d’interconnexion haute vitesse, elle cible les applications à fort calcul, haute bande passante et haut temps réel telles que la vision industrielle haute performance, le traitement de signaux haute vitesse, le traitement transactionnel à faible latence et le prototypage ASIC — une plateforme matérielle fleuron pour le développement FPGA haute performance et le déploiement d’algorithmes.
| Paramètre | Spécification |
|---|---|
| Modèle carte | VU13P |
| Modèle circuit FPGA | XCVU13P-2FHGB2104I |
| Classe du circuit | Industriel ; plage de température -40°C ~ 85°C |
| Logic cells | 3,780K |
| LUT | 1,728K |
| Bascules | 3,456K |
| DSP | 12,288 |
| Block RAM | 94,5Mb |
| UltraRAM | 360Mb |
| Flash QSPI | 2Gbit (256MB) |
| PCIe Gen3 | 1 × doigts d’or PCIe x16 |
| FMC+ | 34 paires E/S LA, 24 paires E/S HA, 16 paires transceivers GTY |
| FMC HPC | 34 paires E/S LA, 24 paires E/S HA, 8 paires transceivers GTY |
| OCULINK | 2 |
| Mémoire embarquée | 4GB DDR4, débit 2400M, largeur 64bit |
| Emplacement expansion mémoire | Emplacement expansion DDR4 SODIMM, largeur 72bit, module DDR4 2400M supporté |
Le déploiement de modèles d’IA exige une combinaison équilibrée de puissance de calcul, de bande passante et d’efficacité énergétique. Grâce au parallélisme matériel, aux chemins de données reconfigurables et aux riches interfaces haute vitesse, FPGA et MPSoC offrent un calcul hétérogène à faible latence et à haute efficacité énergétique pour l’inférence CNN/YOLO, l’accélération Vitis-AI et les terminaux d’intelligence en périphérie, permettant un portage rapide des algorithmes et un déploiement des produits.
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Le radar à réseau phasé et le radar d’imagerie imposent des exigences strictes aux plateformes de traitement du signal : acquisition parallèle multicanal, flux de données à haut débit et latence faible déterministe. Avec son architecture parallèle reconfigurable, la FPGA sert de noyau au traitement du signal radar, offrant un calcul parallèle multicanal, à haut débit et à latence faible déterministe dans la formation de faisceaux, la compression d’impulsions et la détection de cibles, tout en prenant en charge la reconfiguration des algorithmes et l’évolution de la plateforme.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
