DUKU060 Carte de développement FPGA Xilinx Kintex UltraScale XCKU060
€1,350Taxes non incluses Voir les détails →

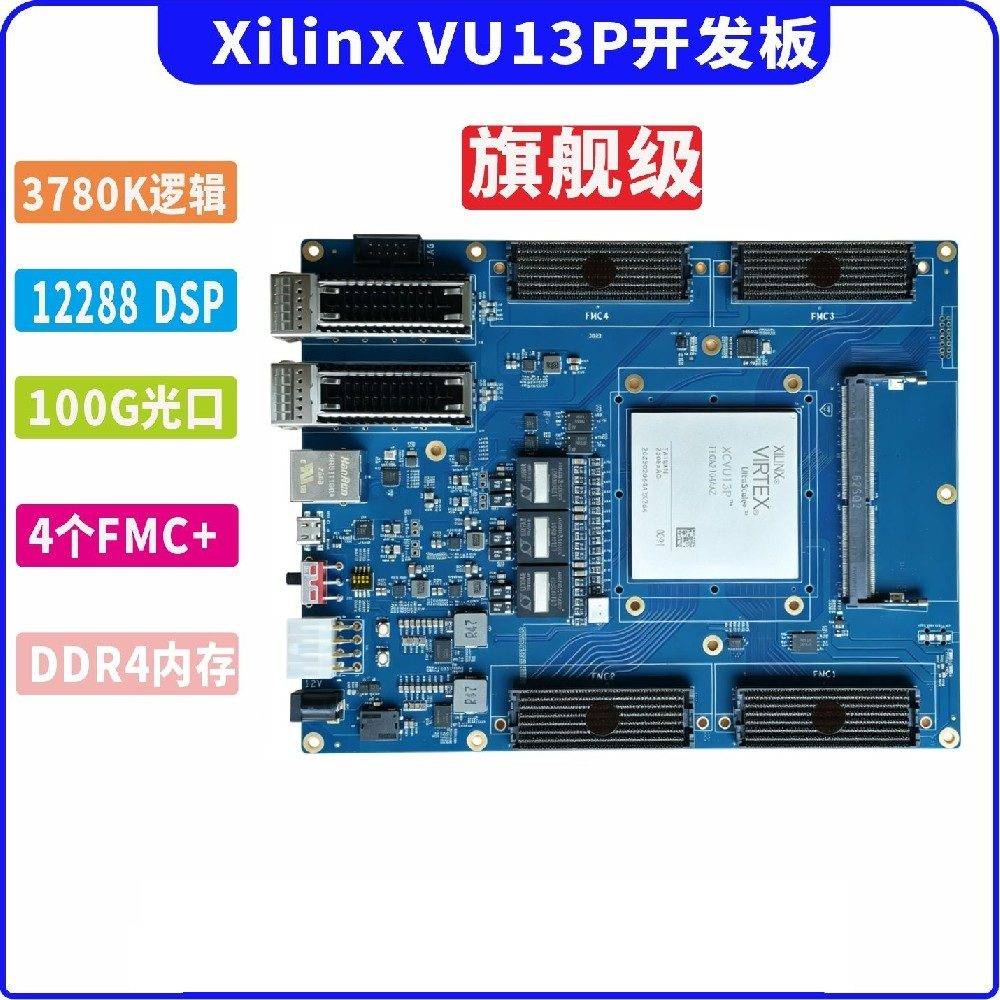

La VU13F est une carte de développement FPGA de classe industrielle basée sur l'AMD Xilinx UltraScale+ XCVU13P-2FHGA2104I, conçue pour les réseaux haute vitesse, l'accélération AI et le prototypage d'algorithmes complexes. Elle offre 3780K logic cells, 12 288 DSP slices et 94,5Mb de Block RAM sur puce pour d'abondantes ressources de calcul. Avec 4 interfaces d'expansion FMC+, 2 ports optiques QSFP28 100G, 1 port Gigabit Ethernet et une mémoire DDR4-SODIMM, elle délivre un débit de données haute vitesse remarquable. Alimentée en 12V-20A ATX avec un port UART USB Type-C pour un debug facile, le format compact 205×160mm simplifie l'intégration système. La conception en température industrielle la rend adaptée à la R&D en communication, au traitement de signaux, aux projets de recherche et autres scénarios de développement haute performance.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La VU13F est une carte de développement FPGA de classe industrielle basée sur l’AMD Xilinx UltraScale+ XCVU13P-2FHGA2104I, conçue pour les réseaux haute vitesse, l’accélération AI et le prototypage d’algorithmes complexes. Elle offre 3780K logic cells, 12 288 DSP slices et 94,5Mb de Block RAM sur puce pour d’abondantes ressources de calcul. Avec 4 interfaces d’expansion FMC+, 2 ports optiques QSFP28 100G, 1 port Gigabit Ethernet et une mémoire DDR4-SODIMM, elle délivre un débit de données haute vitesse remarquable. Alimentée en 12V-20A ATX avec un port UART USB Type-C pour un debug facile, le format compact 205×160mm simplifie l’intégration système. La conception en température industrielle la rend adaptée à la R&D en communication, au traitement de signaux, aux projets de recherche et autres scénarios de développement haute performance.
| Paramètre | Spécification |
|---|---|
| Modèle carte | VU13F |
| Circuit principal | XCVU13P-2FHGA2104I |
| Classe de température | Industriel ; -40°C ~ 85°C |
| Logic cells | 3780K |
| LUT | 1728K |
| Bascules | 3456K |
| DSP slices | 12288 |
| Block RAM | 94,5Mb |
| DDR4 | Module mémoire SODIMM |
| FMC+ | 4 |
| Gigabit Ethernet | 1 |
| QSFP28 | 2×100G |
| UART | 1×USB Type-C |
| Alimentation | 12V 20A ATX |
| Format & dimensions | 205×160mm |
Le déploiement de modèles d’IA exige une combinaison équilibrée de puissance de calcul, de bande passante et d’efficacité énergétique. Grâce au parallélisme matériel, aux chemins de données reconfigurables et aux riches interfaces haute vitesse, FPGA et MPSoC offrent un calcul hétérogène à faible latence et à haute efficacité énergétique pour l’inférence CNN/YOLO, l’accélération Vitis-AI et les terminaux d’intelligence en périphérie, permettant un portage rapide des algorithmes et un déploiement des produits.
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Le radar à réseau phasé et le radar d’imagerie imposent des exigences strictes aux plateformes de traitement du signal : acquisition parallèle multicanal, flux de données à haut débit et latence faible déterministe. Avec son architecture parallèle reconfigurable, la FPGA sert de noyau au traitement du signal radar, offrant un calcul parallèle multicanal, à haut débit et à latence faible déterministe dans la formation de faisceaux, la compression d’impulsions et la détection de cibles, tout en prenant en charge la reconfiguration des algorithmes et l’évolution de la plateforme.
Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.
