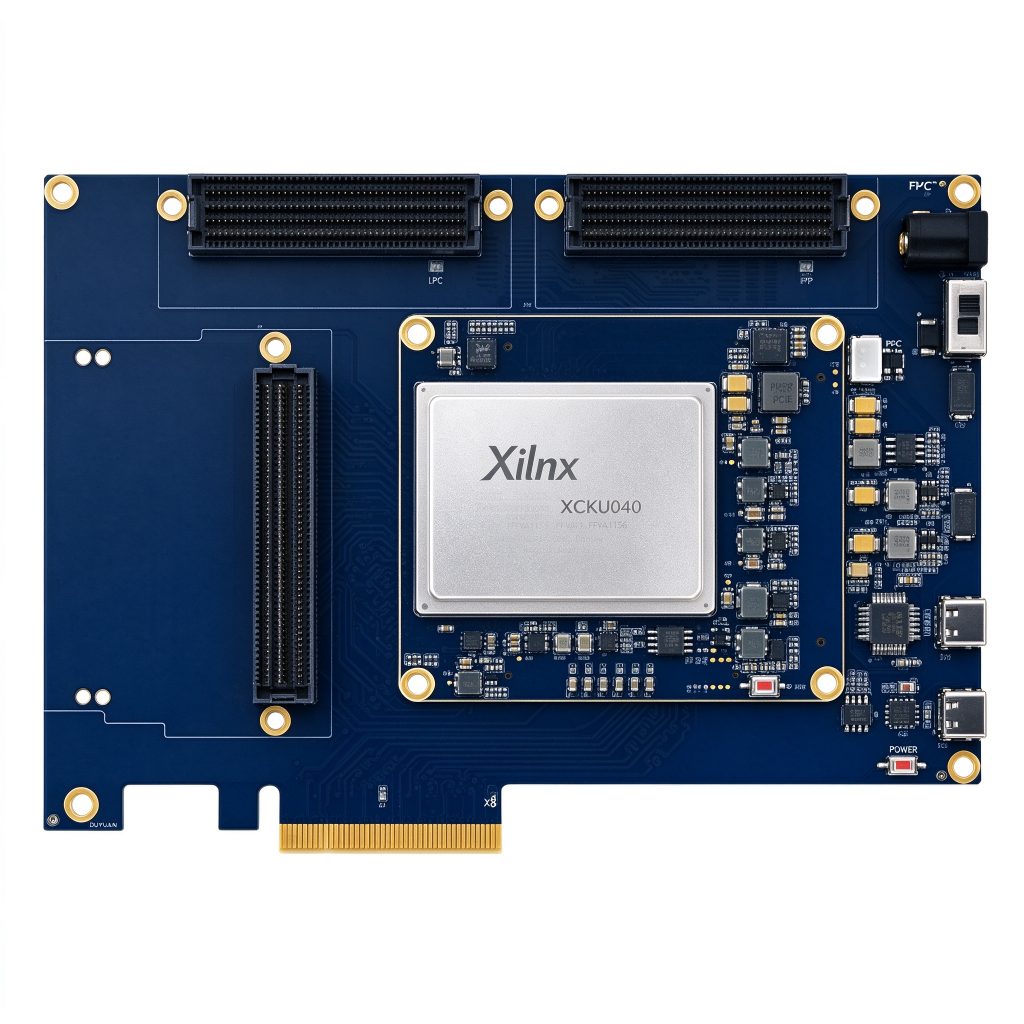

La DUKU040 est construite autour du FPGA industriel Xilinx Kintex UltraScale XCKU040-2FFVA1156I, intégrant 530K logic cells, 242 400 LUT, 484 800 bascules, 1 920 DSP slices et 21,1 Mb de Block RAM, avec 20 paires de transceivers GTH (jusqu'à 16,3 Gbps par voie). Le module cœur 83,8×64,8 mm expose toutes les E/S via des connecteurs board-to-board 168P, intégrant 8GB DDR4 (64-bit), 512Mb QSPI et 16GB eMMC. La carte porte 195×105 mm expose 1×FMC HPC (8 paires GTH, 144 E/S) + 2×FMC LPC (1 paire GTH, 72 E/S chacune), PCIe 3.0 x8, 2 cages SFP+, double Gigabit Ethernet, sortie HDMI 1.4, avec des horloges différentielles 200MHz + 125MHz. Entièrement compatible avec la suite Vivado, elle fournit des conceptions de référence riches pour LED, UART, DDR4, PCIe et Ethernet, prête pour l'acquisition de données haute vitesse, la radio définie par logiciel, le traitement de signaux radar, la vision industrielle et le prototypage en communication haute vitesse.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La DUKU040 est construite autour du FPGA industriel Xilinx Kintex UltraScale XCKU040-2FFVA1156I, intégrant 530K logic cells, 242 400 LUT, 484 800 bascules, 1 920 DSP slices et 21,1 Mb de Block RAM, avec 20 paires de transceivers GTH (jusqu’à 16,3 Gbps par voie). Le module cœur 83,8×64,8 mm expose toutes les E/S via des connecteurs board-to-board 168P, intégrant 8GB DDR4 (64-bit), 512Mb QSPI et 16GB eMMC. La carte porte 195×105 mm expose 1×FMC HPC (8 paires GTH, 144 E/S) + 2×FMC LPC (1 paire GTH, 72 E/S chacune), PCIe 3.0 x8, 2 cages SFP+, double Gigabit Ethernet, sortie HDMI 1.4, avec des horloges différentielles 200MHz + 125MHz. Entièrement compatible avec la suite Vivado, elle fournit des conceptions de référence riches pour LED, UART, DDR4, PCIe et Ethernet, prête pour l’acquisition de données haute vitesse, la radio définie par logiciel, le traitement de signaux radar, la vision industrielle et le prototypage en communication haute vitesse.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUKU040 V1.0 |
| Circuit FPGA | Xilinx Kintex UltraScale XCKU040-2FFVA1156I |
| Classe de vitesse / température | Classe de vitesse -2 · Industriel -40°C ~ 85°C |
| Logic cells / LUT | 530K Logic Cells · 242,400 LUT |
| Bascule / DSP / BRAM | 484,800 bascules · 1920 DSP slices · 21,1 Mb Block RAM |
| Transceivers GTH | 20 paires TX/RX, jusqu’à 16,3 Gbps par voie |
| PCI Express | 1× bloc dur PCIe Gen3 x8 (8,0 GT/s) |
| E/S utilisateur | 296 single-ended / 148 paires différentielles (HR 1,8/2,5/3,3V, HP 1,2/1,8V sélectionnable) |
| Mémoire embarquée | 8GB DDR4 (64-bit, jusqu’à 2400 Mbps) |
| Stockage embarqué | 16GB eMMC · 512Mb QSPI Flash (2×256Mb) |
| Modes de démarrage | JTAG · QSPI · eMMC (commutateur DIP sélectionnable) |
| Horloges embarquées | 1× oscillateur différentiel 200MHz (FPGA) + 1× oscillateur différentiel 125MHz (horloge de référence GTH) |
| Interfaces FMC | 1 × FMC HPC (8 GTH, 144 E/S) + 2 × FMC LPC (1 GTH, 72 E/S chacune) |
| Interfaces optiques | 2 × cages SFP+ |
| Autres interfaces | 2 × Gigabit Ethernet · sortie HDMI 1.4 · UART · USB-JTAG · 4 LED utilisateur · 4 boutons poussoirs |
| Dimensions module cœur | 83,8 × 64,8 mm · connecteur board-to-board 168P |
| Dimensions carte porteuse | 195 × 105 mm · fini ENIG |
| Alimentation | Entrée DC +12V / 3A |
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Le radar à réseau phasé et le radar d’imagerie imposent des exigences strictes aux plateformes de traitement du signal : acquisition parallèle multicanal, flux de données à haut débit et latence faible déterministe. Avec son architecture parallèle reconfigurable, la FPGA sert de noyau au traitement du signal radar, offrant un calcul parallèle multicanal, à haut débit et à latence faible déterministe dans la formation de faisceaux, la compression d’impulsions et la détection de cibles, tout en prenant en charge la reconfiguration des algorithmes et l’évolution de la plateforme.
Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
