La carte de développement DUF7690T repose sur le FPGA industriel Fudan Micro JFM7VX690T36-2FFG1761I (compatible chaîne d'outils Vivado), intégrant 693K logic cells, 108K LUT, 3 600 DSP slices et 52,9 Mb de Block RAM, avec 36 paires de transceivers GTH (jusqu'à 10,3 Gbps par canal) et un cœur dur PCIe 3.0 x8. Le SOM 100×80mm intègre 4GB DDR3 (2×2GB/64-bit) et un double démarrage QSPI + BPI ; la carte porteuse 220×130mm expose 2×FMC HPC + 1×FMC LPC, 3×SFP+, 1×QSFP (40G), Gigabit Ethernet, SATA, carte SD et USB-JTAG, avec des horloges différentielles 200MHz + 125MHz + 156,25MHz. Applications typiques : pour la radio définie par logiciel (SDR), l'associer aux cartes filles FMC AD9361/AD9371 pour les formes d'onde standard JSR, les small cells 5G et la localisation de station solaire satellite ; pour le traitement de signaux radar, les 3 600 DSP + 36 GTH supportent la compression d'impulsion, le formation de faisceau, le DBF et les fronts d'imagerie SAR ; pour l'acquisition de données haute vitesse, le FMC HPC se connecte directement aux ADC/DAC ultra-haute vitesse AD9680/AD9152 avec liaison hôte PCIe 3.0 x8 ; pour le traitement vidéo/image, agréger les flux vidéo SFP+ multi-canaux, le stitching vidéo 8K et le prétraitement d'encodage/décodage matériel FPGA ; pour le prototypage en communication haute vitesse, utiliser QSFP 40G + piles de protocole Aurora pour le prototypage de communication optique 10G/40G, OTN et fronthaul CPRI. La série JFM7 est compatible Vivado avec une plage industrielle -40~85℃, et peut remplacer le XC7VX690T dans les projets de localisation d'équipements à haute fiabilité. Le SOM + carte porteuse sont livrés comme un ensemble complet, avec cartes filles FMC ADC/DAC et SDR optionnelles ; la configuration finale est soumise à confirmation commerciale. Prix de référence à partir de 4 615 $, supportant les commandes en volume et la personnalisation de localisation.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.

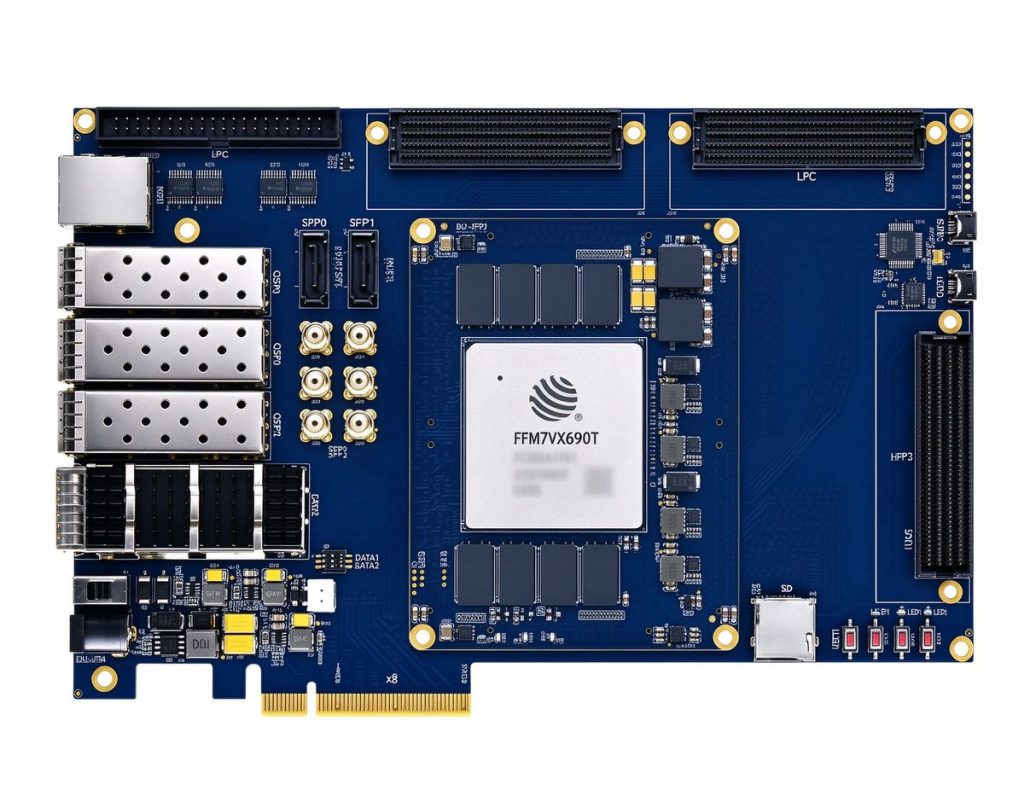

La carte de développement DUF7690T repose sur le FPGA industriel Fudan Micro JFM7VX690T36-2FFG1761I (compatible chaîne d’outils Vivado), intégrant 693K logic cells, 108K LUT, 3 600 DSP slices et 52,9 Mb de Block RAM, avec 36 paires de transceivers GTH (jusqu’à 10,3 Gbps par canal) et un cœur dur PCIe 3.0 x8. Le SOM 100×80mm intègre 4GB DDR3 (2×2GB/64-bit) et un double démarrage QSPI + BPI ; la carte porteuse 220×130mm expose 2×FMC HPC + 1×FMC LPC, 3×SFP+, 1×QSFP (40G), Gigabit Ethernet, SATA, carte SD et USB-JTAG, avec des horloges différentielles 200MHz + 125MHz + 156,25MHz.
Applications typiques : pour la radio définie par logiciel (SDR), l’associer aux cartes filles FMC AD9361/AD9371 pour les formes d’onde standard JSR, les small cells 5G et la localisation de station solaire satellite ; pour le traitement de signaux radar, les 3 600 DSP + 36 GTH supportent la compression d’impulsion, le formation de faisceau, le DBF et les fronts d’imagerie SAR ; pour l’acquisition de données haute vitesse, le FMC HPC se connecte directement aux ADC/DAC ultra-haute vitesse AD9680/AD9152 avec liaison hôte PCIe 3.0 x8 ; pour le traitement vidéo/image, agréger les flux vidéo SFP+ multi-canaux, le stitching vidéo 8K et le prétraitement d’encodage/décodage matériel FPGA ; pour le prototypage en communication haute vitesse, utiliser QSFP 40G + piles de protocole Aurora pour le prototypage de communication optique 10G/40G, OTN et fronthaul CPRI. La série JFM7 est compatible Vivado avec une plage industrielle -40~85℃, et peut remplacer le XC7VX690T dans les projets de localisation d’équipements à haute fiabilité.
Le SOM + carte porteuse sont livrés comme un ensemble complet, avec cartes filles FMC ADC/DAC et SDR optionnelles ; la configuration finale est soumise à confirmation commerciale. Prix de référence à partir de 4 615 $, supportant les commandes en volume et la personnalisation de localisation.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUF7690T V1.0 |
| Circuit FPGA | Fudan Micro JFM7VX690T36-2FFG1761I (compatible chaîne Vivado) |
| Classe de vitesse / température | Classe de vitesse -2 · Industriel -40℃ ~ 85℃ |
| Logic cells / LUT | 693K Logic Cells · 108K LUT |
| DSP / Block RAM | 3 600 DSP slices · 52,9 Mb Block RAM total |
| Transceivers GTH | 36 paires TX/RX, jusqu’à 10,3 Gbps par canal |
| PCI Express | 1 cœur dur PCIe Gen3 x8 (8,0 GT/s) |
| E/S utilisateur | 528 single-ended / 264 paires différentielles (1,2V / 1,8V ajustable, 1,8V par défaut) |
| Mémoire embarquée | 4GB DDR3 (2 × 2GB / 64-bit, jusqu’à 1866 Mbps) |
| Options de démarrage | JTAG · QSPI · BPI (commutateur DIP sélectionnable) |
| Horloges embarquées | 1× oscillateur différentiel 200MHz (FPGA) + 1×125MHz + 1×156,25MHz oscillateurs différentiels (référence GTH) |
| Interfaces FMC | 2 × FMC HPC (8 paires GTH, 168 E/S) + 1 × FMC LPC (1 paire GTH, 72 E/S) |
| Interfaces optiques | 3 × SFP+ · 1 × QSFP (40G) |
| Autres interfaces | 1 × Gigabit Ethernet · SATA · carte SD · USB-JTAG · UART · 2 LED utilisateur + 2 boutons · en-tête expansion 40P |
| Structure SOM | 100 × 80 mm · toutes E/S via connecteurs board-to-board |
| Structure carte porteuse | 220 × 130 mm · procédé immersion or |
| Alimentation | Entrée DC +12V / 3A |
| Paramètre | Fudan Micro JFM7VX690T36-2FFG1761I | Xilinx XC7VX690T-2FFG1761I (industriel) |
|---|---|---|
| Nœud de procédé | Procédé national 28nm HKMG | Procédé TSMC HPL 28nm |
| Logic cells | 693,120 Logic Cells | 693,120 Logic Cells |
| Slices / LUT | 108,300 Slices · 346,560 LUT | 108,300 Slices · 346,560 LUT |
| DSP slices | 3,600 | 3,600 |
| Block RAM | 52,9 Mb (1 740 blocs × 36 Kb) | 52,9 Mb (1 740 blocs × 36 Kb) |
| Transceivers GTH | 36 paires TX/RX · jusqu’à 10,3 Gbps | 36 paires TX/RX · jusqu’à 12,5 Gbps |
| Bloc dur PCI Express | Gen3 x8 (8,0 GT/s) | Gen3 x8 (8,0 GT/s) |
| E/S utilisateur max | 528 single-ended / 264 paires différentielles | 528 single-ended / 264 paires différentielles |
| Boîtier | FCBGA1761 (42,5×42,5mm) | FCBGA1761 (42,5×42,5mm) |
| Classe de vitesse | Classe de vitesse -2 | Classe de vitesse -2 |
| Température de fonctionnement | Industriel -40°C ~ +85°C | Industriel -40°C ~ +100°C (TJ) |
| Compatibilité chaîne d’outils | EDA Procise™ · Vivado entièrement compatible | Support natif Vivado |
| Fourniture & maîtrise | Entièrement national, sans contrôle export, fourniture stable long terme | Importé, soumis aux contrôles export US EAR, délai long |
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Le radar à réseau phasé et le radar d’imagerie imposent des exigences strictes aux plateformes de traitement du signal : acquisition parallèle multicanal, flux de données à haut débit et latence faible déterministe. Avec son architecture parallèle reconfigurable, la FPGA sert de noyau au traitement du signal radar, offrant un calcul parallèle multicanal, à haut débit et à latence faible déterministe dans la formation de faisceaux, la compression d’impulsions et la détection de cibles, tout en prenant en charge la reconfiguration des algorithmes et l’évolution de la plateforme.
Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
