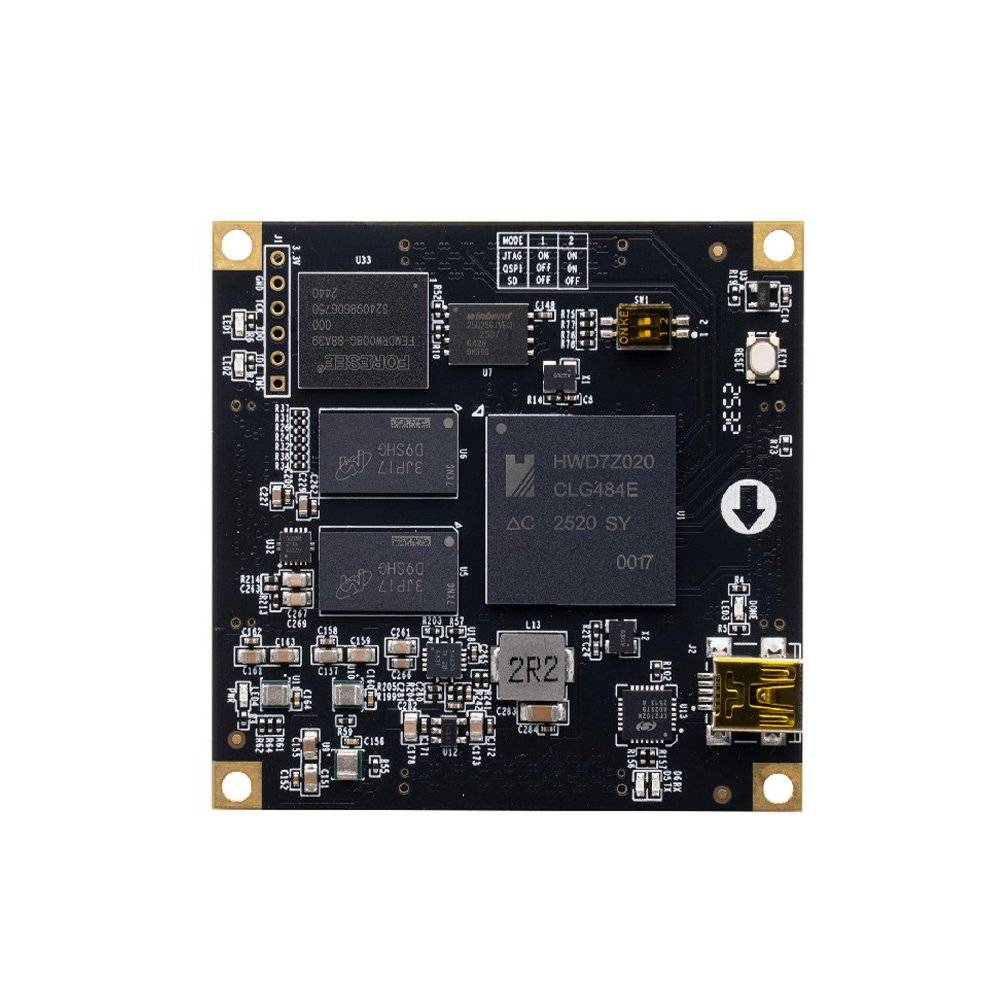

PBC7Z020G SoM Zynq SoC FPGA chinois
China FPGA Zynq SoC SoM · dual-core A9 + FPGA heterogeneous · -55~125°C high-reliability wide temperature · 35×42mm ultra-compact
€113,09Taxes non incluses Voir les détails →
Le C7Z021G est un module SoC d'architecture ZYNQ entièrement national. Il porte le circuit industriel national HWD7Z020-1CLG484, intégrant des processeurs dual-core ARM Cortex-A9 et une logique programmable FPGA dans une architecture hétérogène. Avec une plage de fonctionnement ultra étendue de -55°C à 125°C et un format compact 60×60×8,4mm, il est nativement compatible avec l'environnement de développement Vivado sans patch supplémentaire. Se caractérisant par une haute intégration, une haute fiabilité et des avantages de coût clairs, c'est une plateforme matérielle cœur idéale pour les systèmes embarqués nationaux, les terminaux intelligents, le contrôle industriel, les dispositifs médicaux et l'aérospatial.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
Le C7Z021G est un module SoC d’architecture ZYNQ entièrement national. Il porte le circuit industriel national HWD7Z020-1CLG484, intégrant des processeurs dual-core ARM Cortex-A9 et une logique programmable FPGA dans une architecture hétérogène. Avec une plage de fonctionnement ultra étendue de -55°C à 125°C et un format compact 60×60×8,4mm, il est nativement compatible avec l’environnement de développement Vivado sans patch supplémentaire. Se caractérisant par une haute intégration, une haute fiabilité et des avantages de coût clairs, c’est une plateforme matérielle cœur idéale pour les systèmes embarqués nationaux, les terminaux intelligents, le contrôle industriel, les dispositifs médicaux et l’aérospatial.
| Paramètre | Spécification |
|---|---|
| Modèle SoM | C7Z021G |
| Modèle circuit FPGA | HWD7Z020-1CLG484 |
| Circuit ARM | Dual-core ARM Cortex-A9 (800MHz) |
| DDR | DDR3 1GB |
| Classe du circuit | Industriel ; plage de température de fonctionnement : -55°C à 125°C |
| Logic cells | 85K |
| LUT | 53,200 |
| Bascules | 106,400 |
| DSP | 220 |
| Block RAM | 4,9Mb |
| Flash eMMC | 8GB |
| Flash QSPI | 256Mbit |
| MIO PS | 39 |
| E/S PL | 198 |
| Paires différentielles LVDS | 48 |
| E/S à tension configurable | 100 |
| Configuration DDR3 | bus 32bit, jusqu’à 1066Mbps |
| Configuration Flash QSPI | 1× 32MB QSPI Flash pour stockage données utilisateur FPGA |
| Configuration Flash eMMC | Capacité 8GB pour stockage de masse système |
| Port JTAG | En-tête JTAG 6 broches réservé pour téléchargement et debug |
| Convertisseur AD | 2 ADC, ADC sur puce mesure tension et température du dé, échantillonnage 1Mbps |
| Oscillateurs | 1× oscillateur actif 33,33MHz (PS) ; 1× oscillateur actif 50MHz (PL) |
| USB série | 1 port USB-série, fournit alimentation 5V et communication PC |
| Boutons | 1 bouton reset |
| Connecteurs | 4× connecteurs Panasonic 80 broches (PS 39, PL 198) |
| LED | 2 LED power, 1 pilotée PS, 1 pilotée PL |
| Commutateur DIP | Configure les modes de démarrage PS, ex. JTAG/QSPI/carte SD |
| Tension d’entrée | 5V |
| Dimensions | 60mm × 60mm × 8,4mm |
Le déploiement de modèles d’IA exige une combinaison équilibrée de puissance de calcul, de bande passante et d’efficacité énergétique. Grâce au parallélisme matériel, aux chemins de données reconfigurables et aux riches interfaces haute vitesse, FPGA et MPSoC offrent un calcul hétérogène à faible latence et à haute efficacité énergétique pour l’inférence CNN/YOLO, l’accélération Vitis-AI et les terminaux d’intelligence en périphérie, permettant un portage rapide des algorithmes et un déploiement des produits.
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
Les équipements médicaux exigent les plus hauts niveaux de qualité d’image, de performance en temps réel et de fiabilité. La FPGA fournit des pipelines à faible latence et un matériel hautement fiable pour l’ISP des endoscopes, le traitement d’images médicales et le contrôle des dispositifs, aidant les dispositifs médicaux basés en Chine à atteindre un développement indépendant et contrôlable dans l’amélioration d’image, les protocoles d’interface et la miniaturisation des systèmes.
