PBC7Z021G SoM Zynq SoC FPGA chinois
China FPGA Zynq SoC SoM · HWD7Z020 · dual-core A9 + FPGA · -55~125°C wide temperature · 60×60mm
€141,39Taxes non incluses Voir les détails →

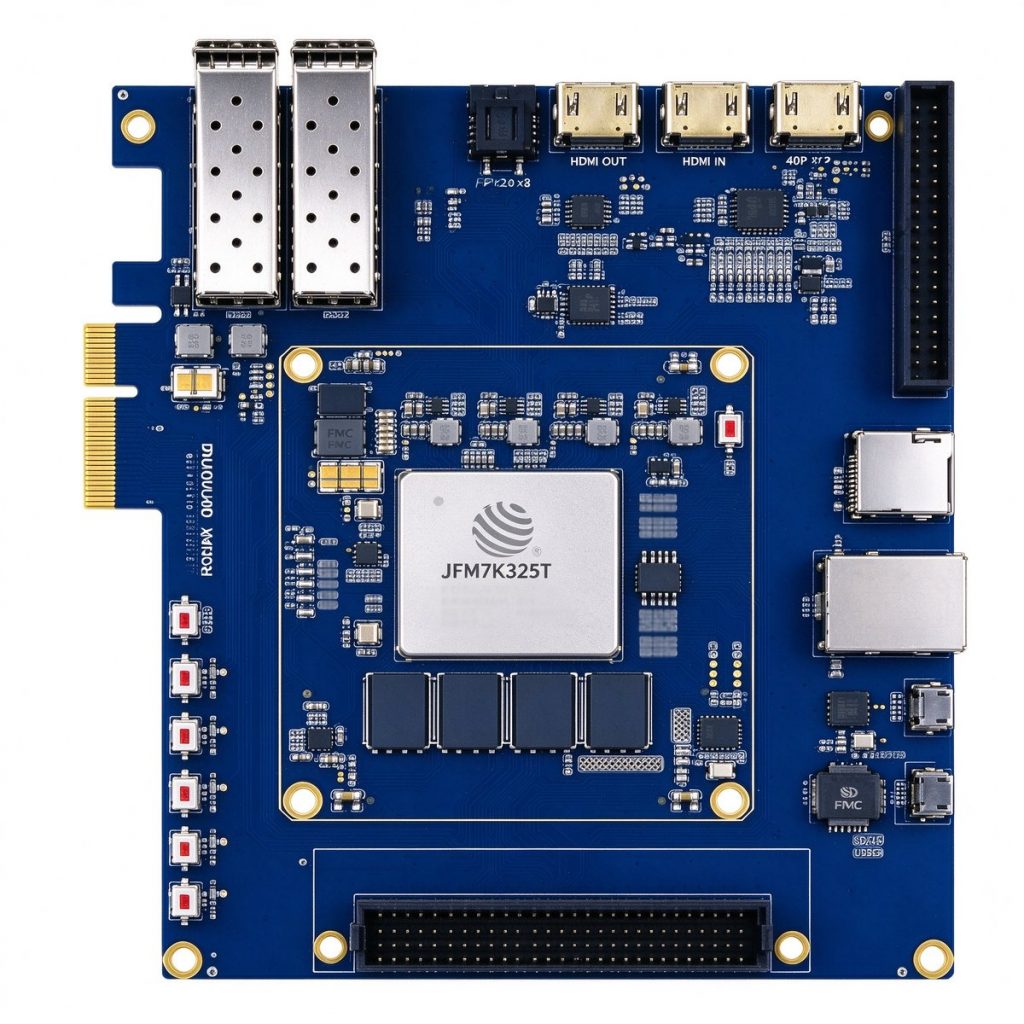

La carte de développement DUK7325T repose sur le FPGA industriel Fudan Microelectronics JFM7K325T (compatible chaîne d'outils Vivado, industriel -40°C à +85°C), intégrant 326K logic cells, 50,9K LUT, 840 DSP slices et 16 Mb de Block RAM, avec 16 paires de transceivers GTX (jusqu'à 6,6 Gbps par voie) et un cœur dur PCIe 2.0 x8. Le module cœur 83,8×64,8mm intègre 4GB DDR3 (64-bit, jusqu'à 1866 Mbps) et 256Mb QSPI Flash ; la carte porteuse 165×108mm fini ENIG expose FMC HPC (8 paires GT, 168 E/S), 2 interfaces optiques SFP+, entrée/sortie HDMI 4K en boucle, Gigabit Ethernet, carte SD, USB-JTAG et UART, plus des horloges différentielles 200MHz et 125MHz. Ciblant le contrôle industriel (API, contrôle moteur, esclaves EtherCAT et conversion de protocole), le traitement vidéo/image (boucle HDMI 4K, stitching vidéo multi-canaux et prétraitement matériel), la communication (liens optiques 2×SFP+, boucle protocole Aurora/Ethernet) et la recherche/prototypage (labos circuits numériques, principes de communication et systèmes embarqués) ; le JFM7K325T est compatible avec le XC7K325T, permettant une localisation fluide pour les projets d'énergie, de transport ferroviaire et d'équipements à haute fiabilité — un choix économique pour la vision industrielle et les plateformes de localisation. Le module cœur et la carte porteuse sont livrés comme un ensemble complet, avec cartes filles FMC ADC/DAC optionnelles ; la configuration finale est soumise à confirmation commerciale.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La carte de développement DUK7325T repose sur le FPGA industriel Fudan Microelectronics JFM7K325T (compatible chaîne d’outils Vivado, industriel -40°C à +85°C), intégrant 326K logic cells, 50,9K LUT, 840 DSP slices et 16 Mb de Block RAM, avec 16 paires de transceivers GTX (jusqu’à 6,6 Gbps par voie) et un cœur dur PCIe 2.0 x8. Le module cœur 83,8×64,8mm intègre 4GB DDR3 (64-bit, jusqu’à 1866 Mbps) et 256Mb QSPI Flash ; la carte porteuse 165×108mm fini ENIG expose FMC HPC (8 paires GT, 168 E/S), 2 interfaces optiques SFP+, entrée/sortie HDMI 4K en boucle, Gigabit Ethernet, carte SD, USB-JTAG et UART, plus des horloges différentielles 200MHz et 125MHz. Ciblant le contrôle industriel (API, contrôle moteur, esclaves EtherCAT et conversion de protocole), le traitement vidéo/image (boucle HDMI 4K, stitching vidéo multi-canaux et prétraitement matériel), la communication (liens optiques 2×SFP+, boucle protocole Aurora/Ethernet) et la recherche/prototypage (labos circuits numériques, principes de communication et systèmes embarqués) ; le JFM7K325T est compatible avec le XC7K325T, permettant une localisation fluide pour les projets d’énergie, de transport ferroviaire et d’équipements à haute fiabilité — un choix économique pour la vision industrielle et les plateformes de localisation. Le module cœur et la carte porteuse sont livrés comme un ensemble complet, avec cartes filles FMC ADC/DAC optionnelles ; la configuration finale est soumise à confirmation commerciale.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUK7325T V1.0 |
| FPGA | Fudan Microelectronics JFM7K325T (classe de vitesse 2, industriel -40°C à +85°C, compatible Vivado) |
| Logic cells / LUT / bascules | 326K Logic Cells · 50,9K LUT · 407,6K bascules |
| DSP / Block RAM | 840 DSP slices · 16 Mb Block RAM total |
| Transceivers GTX | 16 paires TX/RX, jusqu’à 6,6 Gbps par voie |
| PCI Express | 1 cœur dur PCIe Gen2 x8 (5,0 GT/s) |
| E/S utilisateur | 288 single-ended / 144 paires différentielles (1,8V / 2,5V / 3,3V configurable, 3,3V par défaut) |
| Mémoire embarquée | 4GB DDR3 / 64-bit (jusqu’à 1866 Mbps) |
| Flash de configuration | 256Mb QSPI (fichiers de démarrage et fichiers utilisateur) |
| Horloges embarquées | 1× oscillateur différentiel 200MHz (FPGA) + 1× oscillateur différentiel 125MHz (référence GTX) |
| Interface FMC | 1 × FMC HPC (8 paires GTX, 168 E/S) |
| Interface optique | 2 × SFP+ (1G/10G auto-négociation) |
| Interface vidéo | HDMI 4K entrée ×1 + HDMI sortie ×1 (boucle supportée) |
| Autres interfaces | Gigabit Ethernet · carte SD · USB-JTAG · UART · 5 LED utilisateur + 5 boutons · en-tête expansion 40P |
| Module cœur | 83,8 × 64,8 mm · connecteur board-to-board expose toutes E/S |
| Carte porteuse | 165 × 108 mm · fini ENIG |
| Alimentation | Entrée DC +12V / 3A |
| Paramètre | Fudan Micro JFM7K325T-2FFG900I | Xilinx XC7K325T-2FFG900I (industriel) |
|---|---|---|
| Nœud de procédé | 28nm HKMG national | 28nm TSMC HPL |
| Logic cells | 326,080 | 326,080 |
| DSP slices | 840 | 840 |
| Block RAM | 15,9 Mb | 15,9 Mb |
| Transceivers GTX | 16 paires @ 12,5 Gbps | 16 paires @ 12,5 Gbps |
| Boîtier | FCBGA900 | FCBGA900 |
| Plage de température | Industriel -40~+85°C | Industriel -40~+100°C TJ |
| Chaîne d’outils | Compatible Vivado | Vivado natif |
| Fourniture | National, sans contrôle export | Importé, contrôlé US EAR |
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.
