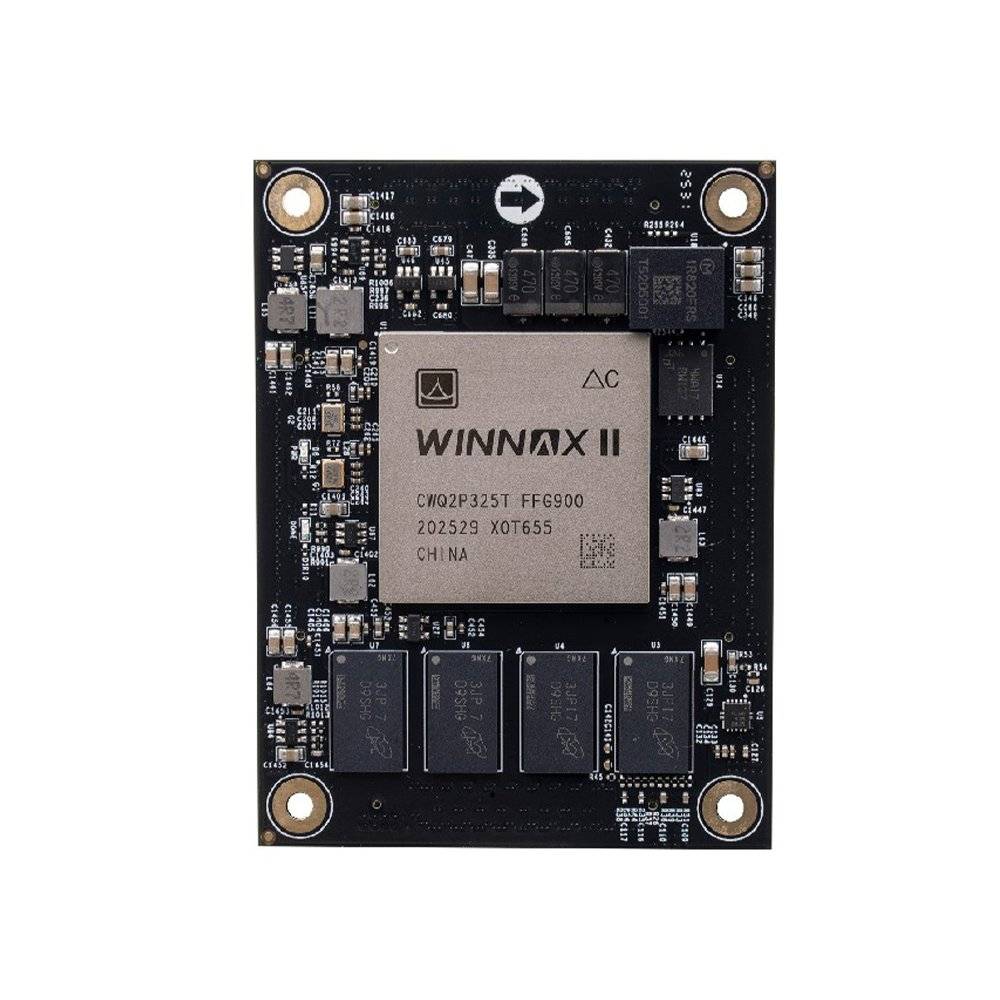

PBC7K325G SoM Kintex-7 FPGA chinois

Modèle de carte : C7K325G

Le SoM FPGA chinois C7K325G repose sur le circuit FPGA industriel national CWQ2P325T-FFG900, fonctionnant de manière stable de -40°C à 85°C. Suivant l'architecture Kintex-7, il intègre 326K logic cells, 16 transceivers haute vitesse GTX et 2GB de mémoire DDR3 grande capacité. Entièrement compatible avec l'écosystème de développement Vivado sans patch supplémentaire, il offre une haute fiabilité, un bon rapport coût/efficacité et une intégration facile — une plateforme cœur idéale pour la substitution nationale et les scénarios de contrôle embarqué haute performance.

€282,94 Taxes non incluses · lots et personnalisation possibles

Circuit auto-développé national, cœur entièrement indépendant et maîtrisé

16 transceivers GTX (12,5Gb/s) + PCIe Gen2

2GB DDR3 (64bit/1600Mbps)

276 E/S, 46 paires LVDS, 92 E/S à tension configurable

Écosystème Vivado entièrement compatible, sans patch supplémentaire

Demander un devis

Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.

Spécifications

Source : page produit officielle www.profpga.net

Le SoM FPGA chinois C7K325G repose sur le circuit FPGA industriel national CWQ2P325T-FFG900, fonctionnant de manière stable de -40°C à 85°C. Suivant l’architecture Kintex-7, il intègre 326K logic cells, 16 transceivers haute vitesse GTX et 2GB de mémoire DDR3 grande capacité. Entièrement compatible avec l’écosystème de développement Vivado sans patch supplémentaire, il offre une haute fiabilité, un bon rapport coût/efficacité et une intégration facile — une plateforme cœur idéale pour la substitution nationale et les scénarios de contrôle embarqué haute performance.

Paramètre	Spécification
Modèle SoM	C7K325G
Modèle circuit FPGA	CWQ2P325T-FFG900
Mémoire DDR	DDR3 2GB
Classe du circuit	Industriel ; plage de température : -40°C ~ 85°C
Logic cells	326,080
LUT	50,950
Bascules	407,600
DSP	840
Block RAM	16,020Kb
Flash QSPI	128Mbit
Nombre d’E/S	276
Paires différentielles LVDS	46
PCIe Gen2	1
Transceivers	16
E/S à tension configurable	92
Configuration DDR3	4× 512MB DDR3, bus 64bit, jusqu’à 1600Mbps
Configuration Flash QSPI	1× 16MB QSPI Flash pour stockage données utilisateur FPGA
Oscillateurs	Oscillateurs différentiels actifs LVDS haute précision : horloge système 200MHz ; horloge transceiver 125MHz
Transceivers	16 GTX, 12,5Gb/s chacun
PCIe	PCI Express 2.0 supporté
XADC	1× 12-bit, échantillonnage AD 1Mbps
LED	1 LED PWR ; 1 LED config DONE
Connecteurs	4× connecteurs Panasonic 120 broches
Tension d’entrée	5V
Dimensions	60mm × 80mm × 11,5mm

Scénarios d’application typiques

Une plate-forme, de multiples usages

Communication

Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.

Contrôle industriel

Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.

Recherche et prototypage

Des laboratoires universitaires à la pré-recherche en entreprise, vérifier rapidement les algorithmes et les architectures matérielles est la première étape critique du succès d’un projet. Les cartes de développement FPGA et les SoM Duyuan fournissent de riches interfaces haute vitesse, des designs de référence complets et un support technique de bout en bout pour la vérification de prototypes ASIC, l’acquisition de données à haute vitesse, le développement d’instruments et la recherche académique, aidant les équipes à transformer rapidement des idées en systèmes matériels fonctionnels.

Traitement vidéo et image

La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
