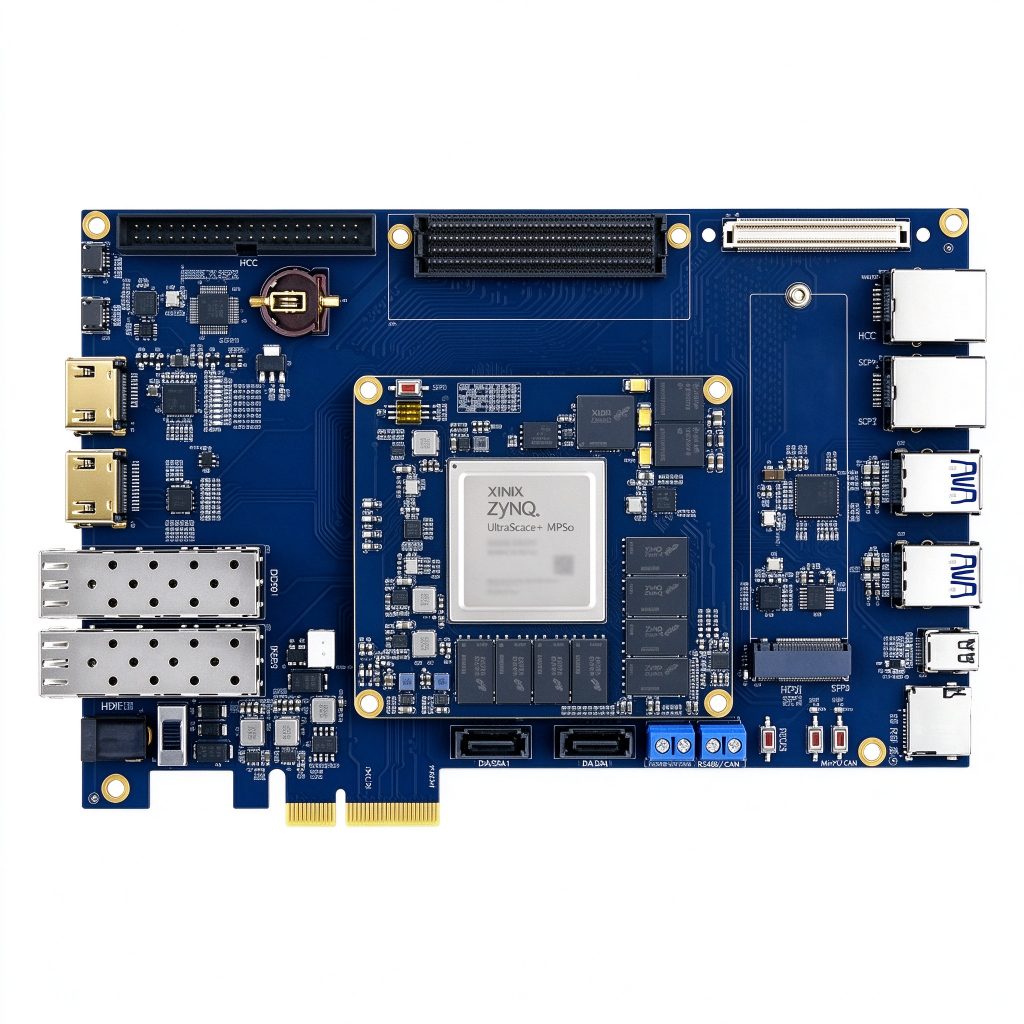

La carte de développement DUUZ7EV repose sur le circuit industriel Xilinx Zynq UltraScale+ MPSoC XCZU7EV-2FFVC1156I, intégrant un processeur d'application quad-core ARM Cortex-A53 + un processeur temps réel dual-core Cortex-R5F + un GPU Mali-400MP2. La partie PL comporte environ 504K logic cells, 230K LUT, 1 728 DSP slices et 11 Mb de Block RAM. La carte embarque 4GB DDR4 côté PS + 4GB DDR4 côté PL, 32GB d'eMMC de stockage de masse et 20 paires de transceivers GTH haute vitesse.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La carte de développement DUUZ7EV repose sur le circuit industriel Xilinx Zynq UltraScale+ MPSoC XCZU7EV-2FFVC1156I, intégrant un processeur d’application quad-core ARM Cortex-A53 + un processeur temps réel dual-core Cortex-R5F + un GPU Mali-400MP2. La partie PL comporte environ 504K logic cells, 230K LUT, 1 728 DSP slices et 11 Mb de Block RAM. La carte embarque 4GB DDR4 côté PS + 4GB DDR4 côté PL, 32GB d’eMMC de stockage de masse et 20 paires de transceivers GTH haute vitesse.
La carte porte expose 2 ports optiques SFP+, un connecteur edge PCIe 3.0 x, deux ports d’expansion FMC (HPC + LPC), une entrée/sortie HDMI 4K, deux ports Ethernet Gigabit, 4× USB 3.0, 2× SATA, une sortie Mini DP et deux interfaces caméra MIPI CSI. La prise en charge PYNQ permet un développement rapide ; c’est une plateforme idéale pour la vision industrielle, le traitement vidéo et le prototypage en communication.
Applications typiques : automatisation industrielle et vision industrielle, traitement et décodage vidéo, prototypage et test de communication 5G, inférence AI et edge computing, contrôle industriel et acquisition de données, et prototypage recherche/enseignement.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUUZ7EV V1.0 |
| Circuit MPSoC | Xilinx XCZU7EV-2FFVC1156I (industriel) |
| Processeur PS | Quad ARM Cortex-A53 @ 1.3GHz + Dual Cortex-R5F @ 533MHz |
| GPU | Mali-400MP2 @ 667MHz |
| Logic cells PL | ~504,000 Logic Cells |
| LUT PL | 230,000 LUT |
| DSP slices PL | 1,728 |
| Block RAM PL | 11 Mb |
| Transceivers GTH | 20 pairs TX/RX · jusqu’à 16,3 Gbps |
| Transceivers GTR | 4 pairs TX/RX (côté PS) |
| Mémoire DDR4 | PS 4GB + PL 4GB |
| Stockage eMMC | 32GB |
| Flash QSPI | 256Mb + 256Mb double démarrage |
| Modes de démarrage | JTAG · QSPI · SD · eMMC |
| Interfaces optiques | 2 × SFP+ (10G) |
| Expansion FMC | 1 × FMC HPC (8 GTH, 72 I/O) + 1 × FMC LPC |
| PCIe | Connecteur edge PCIe 3.0 x |
| Ethernet | PS 1× GigE + PL 1× GigE |
| Vidéo | 1 × entrée HDMI + 1 × sortie HDMI 2.0 + 1 × Mini DP |
| USB | 4 × hôte USB 3.0 |
| Expansion stockage | 2 × SATA · 1 × carte SD · 1 × M.2 NVMe SSD |
| MIPI | 2× entrée caméra MIPI CSI-2 |
| Autres | UART · RS485 · CAN · 4× LED utilisateur · 4× boutons poussoirs · RTC · EEPROM |
| Dimensions SoM | 85 × 75 mm (168P board-to-board ×2) |
| Dimensions carte porteuse | 180 × 140 mm · ENIG |
| Alimentation | Entrée DC +12V / 3A |
Le déploiement de modèles d’IA exige une combinaison équilibrée de puissance de calcul, de bande passante et d’efficacité énergétique. Grâce au parallélisme matériel, aux chemins de données reconfigurables et aux riches interfaces haute vitesse, FPGA et MPSoC offrent un calcul hétérogène à faible latence et à haute efficacité énergétique pour l’inférence CNN/YOLO, l’accélération Vitis-AI et les terminaux d’intelligence en périphérie, permettant un portage rapide des algorithmes et un déploiement des produits.
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
