ZU19EG Carte de développement FPGA PCIe XCZU19EG Zynq UltraScale+ MPSoC Xilinx AMD
Zynq UltraScale+ MPSoC heterogeneous platform · quad-core A53 · 10GB ECC DDR4 · 4×25G optical ports

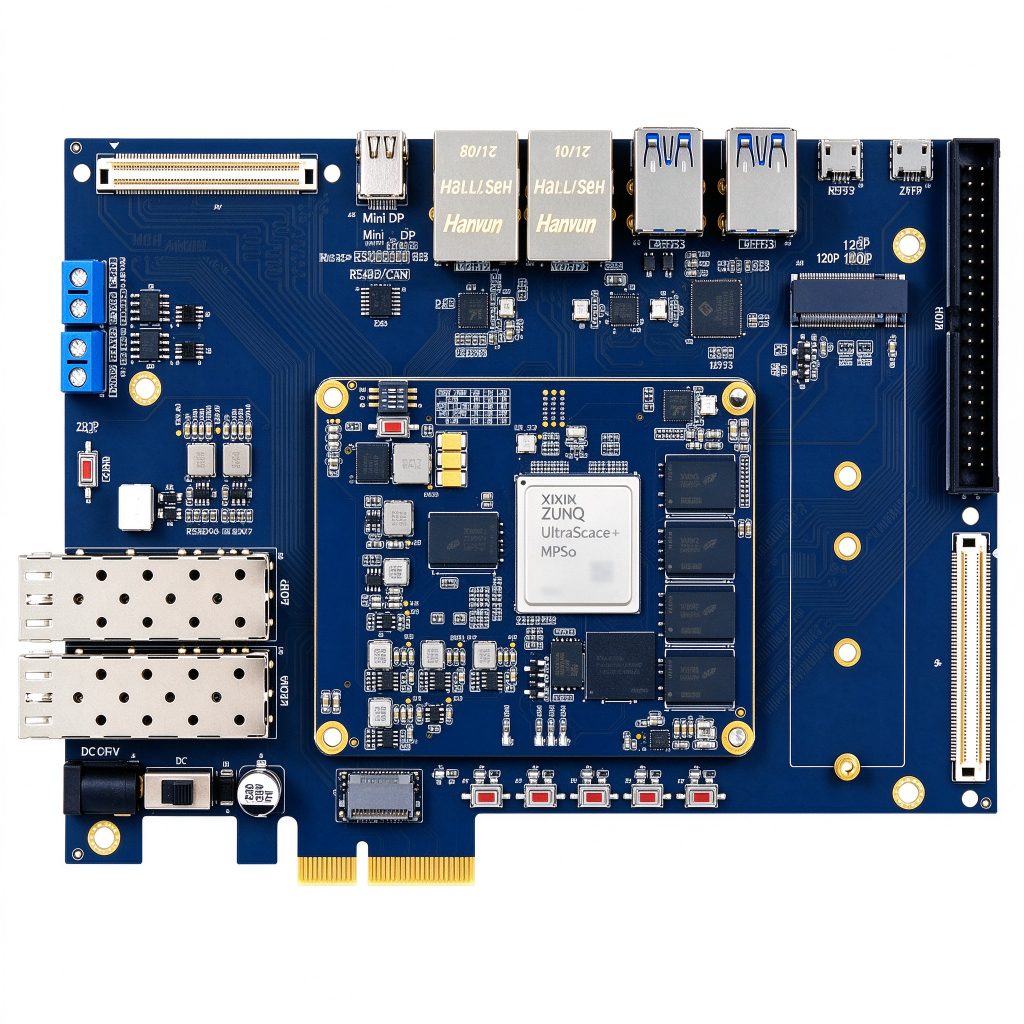

La carte de développement DUUZ4EV repose sur le circuit industriel Xilinx Zynq UltraScale+ MPSoC XCZU4EV-2SFVC784I, intégrant un processeur d'application quad-core ARM Cortex-A53 (1,3 GHz) + un processeur temps réel dual-core Cortex-R5F (533 MHz) + un GPU Mali-400MP2, avec un codec matériel vidéo H.264/H.265 (VCU) sur puce. La partie PL comporte 192K logic cells, 87,8K LUT, 728 DSP slices, 4,5 Mb de Block RAM et 13,5 Mb d'UltraRAM. La carte embarque 4GB DDR4 côté PS + 4GB DDR4 côté PL et 32GB d'eMMC de stockage de masse.
Interface, refroidissement, structure et approvisionnement en lots peuvent être personnalisés par projet · nous répondons sous un jour ouvré après envoi.
La carte de développement DUUZ4EV repose sur le circuit industriel Xilinx Zynq UltraScale+ MPSoC XCZU4EV-2SFVC784I, intégrant un processeur d’application quad-core ARM Cortex-A53 (1,3 GHz) + un processeur temps réel dual-core Cortex-R5F (533 MHz) + un GPU Mali-400MP2, avec un codec matériel vidéo H.264/H.265 (VCU) sur puce. La partie PL comporte 192K logic cells, 87,8K LUT, 728 DSP slices, 4,5 Mb de Block RAM et 13,5 Mb d’UltraRAM. La carte embarque 4GB DDR4 côté PS + 4GB DDR4 côté PL et 32GB d’eMMC de stockage de masse.
La carte porte expose 2 ports optiques SFP+, un connecteur PCIe 3.0 x4, deux en-têtes d’expansion haute vitesse 120P, une sortie Mini DP, deux ports Ethernet Gigabit (PS + PL), 4× USB 3.0, un emplacement M.2 NVMe SSD, UART/RS485/CAN, un lecteur de carte SD et un en-tête généraliste 40P. La prise en charge PYNQ permet un développement rapide ; c’est une plateforme idéale pour la vision intelligente, le contrôle industriel, le prototypage edge-AI, la communication et l’enseignement/recherche.
Applications typiques : surveillance intelligente et vision industrielle, traitement et décodage vidéo H.264/H.265, automatisation industrielle et acquisition de données, inférence edge AI, prototypage en communication, et prototypage recherche/enseignement.
| Paramètre | Spécification |
|---|---|
| Modèle produit | DUUZ4EV V1.0 |
| Circuit MPSoC | Xilinx XCZU4EV-2SFVC784I (industriel, -40°C~+100°C) |
| Processeur PS | Quad ARM Cortex-A53 @ 1.3GHz + Dual Cortex-R5F @ 533MHz |
| GPU | Mali-400MP2 |
| Codec vidéo | Codec matériel H.264/H.265 VCU sur puce |
| Logic cells PL | 192,000 Logic Cells |
| LUT PL | 87,800 LUT |
| DSP slices PL | 728 |
| Block RAM PL | 4,5 Mb |
| UltraRAM PL | 13,5 Mb |
| Transceivers | PS GTR 4 pairs + PS GTH 4 pairs TX/RX |
| Mémoire DDR4 | PS 4GB (64bit) + PL 4GB |
| Stockage eMMC | 32GB |
| Flash QSPI | 256Mb + 256Mb double démarrage |
| Modes de démarrage | JTAG · QSPI · SD · eMMC |
| Interfaces optiques | 2 × SFP+ (10G) |
| Expansion haute vitesse | 2 × en-têtes board-to-board 120P (32 single-ended / 16 differential pairs) |
| PCIe | Connecteur edge PCIe 3.0 x4 |
| Ethernet | PS 1× GigE + PL 1× GigE |
| Vidéo | 1 × sortie Mini DP |
| USB | 4 × hôte USB 3.0 |
| Expansion stockage | 1 × M.2 NVMe SSD · 1 × carte SD |
| Expansion générale | En-tête 40P (32 single-ended / 16 differential pairs) |
| Autres | UART · RS485 · CAN · 5 LED utilisateur · 5 boutons poussoirs · RTC · EEPROM |
| Dimensions SoM | 83,8 × 64,8 mm (120P board-to-board) |
| Dimensions carte porteuse | 180 × 122 mm · ENIG |
| Alimentation | Entrée DC +12V / 3A |
Le déploiement de modèles d’IA exige une combinaison équilibrée de puissance de calcul, de bande passante et d’efficacité énergétique. Grâce au parallélisme matériel, aux chemins de données reconfigurables et aux riches interfaces haute vitesse, FPGA et MPSoC offrent un calcul hétérogène à faible latence et à haute efficacité énergétique pour l’inférence CNN/YOLO, l’accélération Vitis-AI et les terminaux d’intelligence en périphérie, permettant un portage rapide des algorithmes et un déploiement des produits.
Les stations de base 5G/6G et les équipements réseau haute vitesse imposent des exigences strictes en matière de traitement de protocoles, de transfert de données et de latence déterministe. Grâce aux émetteurs-récepteurs haute vitesse, aux piles de protocoles reconfigurables et aux pipelines parallèles, la FPGA alimente la communication optique 100G, le traitement de protocoles et l’accélération de la sécurité réseau, fournissant une plateforme matérielle à haut débit et à faible latence, de la R&D à la production en série.
Les sites industriels imposent des exigences strictes aux équipements de contrôle : large plage de température, immunité aux interférences et latence déterministe. La FPGA gère le contrôle en temps réel, l’analyse de protocoles et l’acquisition d’E/S à haute vitesse avec une logique parallèle reconfigurable, fournissant une base matérielle hautement fiable pour l’extension des PLC, le contrôle de mouvement et les bus de communication industriels. Les cartes de qualité industrielle Duyuan prennent en charge une large plage de température de -40~85 °C et une fourniture stable à long terme, aidant les dispositifs à passer de la vérification de prototypes à la production en série.
La vidéo 4K/8K, la vision industrielle et les caméras industrielles imposent des exigences strictes en matière de latence de bout en bout et de couverture d’interfaces. Avec des chemins vidéo directs dans le matériel et des pipelines parallèles, la FPGA offre un traitement déterministe au niveau microseconde en codage/décodage vidéo, prétraitement d’image, interfaces multiprotocoles et transport à faible latence, prenant en charge une personnalisation approfondie des services vidéo et des algorithmes de vision.
